Polyline ها در CSDPMAP

اجزاء Polyline در اين نرم افزار بگونه اي طراحي شده اند که در طراحي و آناليز مسير در پلان کمک بسياري به کاربر مي نمايند.
هنگاميکه برمبناي يک جزء Polyline قوسهاي مسير (شامل کلوتوئيد، دايره) ترسيم مي گردند، سيستم اين قوسها را بعنوان اجزاء اصلي چسبيده به Polyline در نظر مي گيرد و هنگاميکه يکي از رئوس Polyline  را با دستور Pedit همچون نرم افزار AutoCAD جابجا مي کنيد، سيستم بطور اتوماتيک اجزاء دايره و کلوتوئيدهاي متناظر راس مربوطه و رئوس قبل و بعد را مجددا محاسبه و همزمان تصحيح و ترسيم مي نمايد. اين مطلب در حين تصحيح و جابجايي مسير کمک شاياني به کاربر و مهندس مربوطه مي نمايد.

گرافيک نمايشی در CSDPMAP

در کنار ويژگيهاي سيستم که در پروژه هاي نقشه برداري و نقشه کشي مهندسي کاربر دارد، اين سيستم قابليت تهيه بروشورهاي تبليغاتي را نيز دارا است.

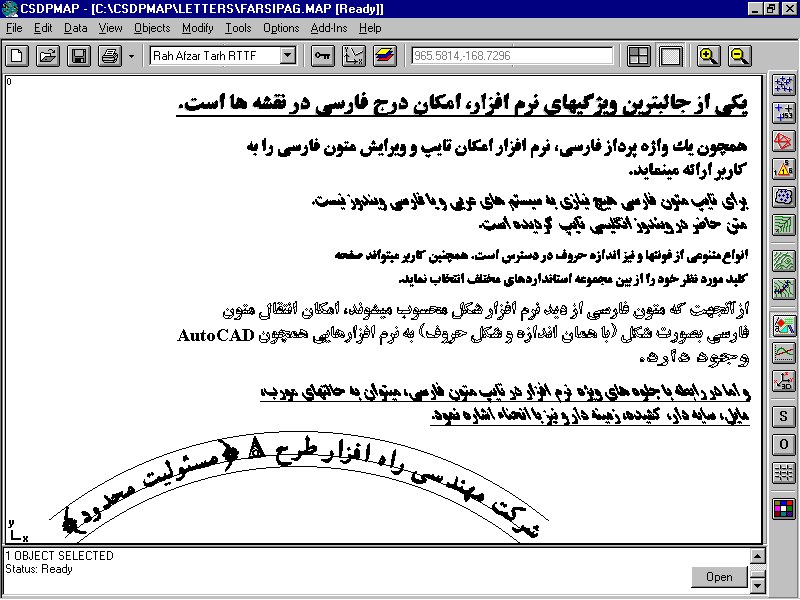

ارائه امکاناتي براي کار با فايلهاي گرافيکي همچون Bitmap, Windows Metafile و فايلهاي با فرمت JIFF و GIF در سيستم، بهمراه امکان استفاده از تمامي فونتهاي TrueType در Windows و همچنين فونتهاي Real TrueType همراه با امکان چرخش Text با استفاده از ابزارهايي که در يک سيستم CAD بکار گرفته مي شوند، مانند Rotate, Polar Matrix Copy در نرم افزار CSDPMAP همراه با امکان چاپ WYSIWYG همگي سبب گرديده است تا سيستمي بغايت راحت و توانا در اين زمينه پديد آيد.
در کنار تصاوير قيد شده که قابل Import هستند مجموعه متنوعي از صدها آيکون Icons مقياس پذير در سيستم تعبيه گرديده است.

آيکونها / سمبلها در CSDPMAP

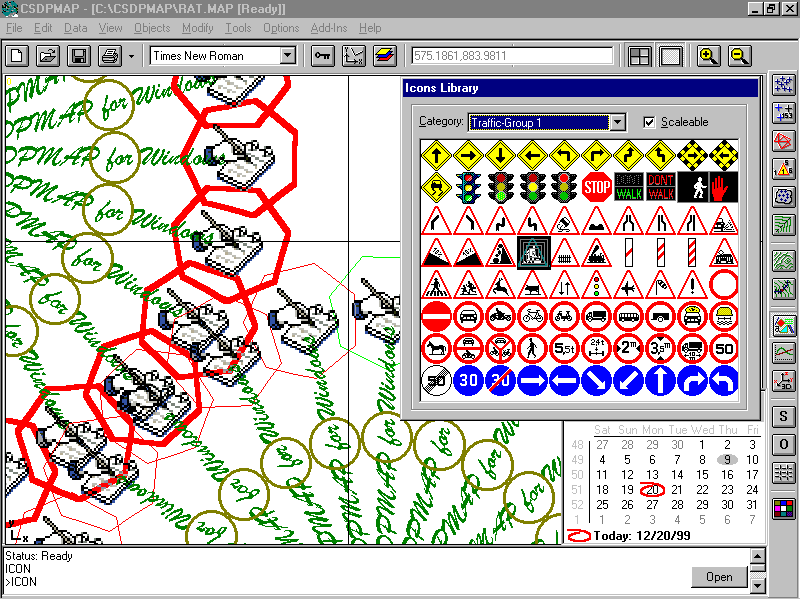

هرچند بطور كلي تمامي علائم لازم در نقشه برداري بصورت block هاي از پيش تعيين شده در سيستم تعبيه گشته اند، مزيد بر اين مطلب يكي از Object  هاي گرافيكي منحصربفرد اين سيستم آيكونها (Icons) هستند. مجموعه هاي متنوعي از Icon ها شامل علائم ترافيكي، علائم نقشه برداري، پرچم ها و غيره در سيستم وجود دارد كه مي توانند مقياس پذير يا با اندازه ثابت باشند.
در مورد آيكون هاي مقياس پذير، اندازه آنها تابع مقياس كلي نقشه در حين چاپ و يا مشاهده است.

تمامي دستورات مربوط به تصحيحات گرافيكي بر روي آيكونها نيز قابل اجراء هستند. در واقع يك آيكون يك جزء گرافيكي مثل يك خط است و بدين ترتيب مي تواند Copy, Move و… حتي Mirror گردد.
ولي كاربرد آيكونها به همين مطلب ختم نمي شود. در واقع آيكونها پايگاه اصلي GIS سيستم CSDPMAP هستند.

سيستم اطلاعات جغرافيائی  در CSDPMAP

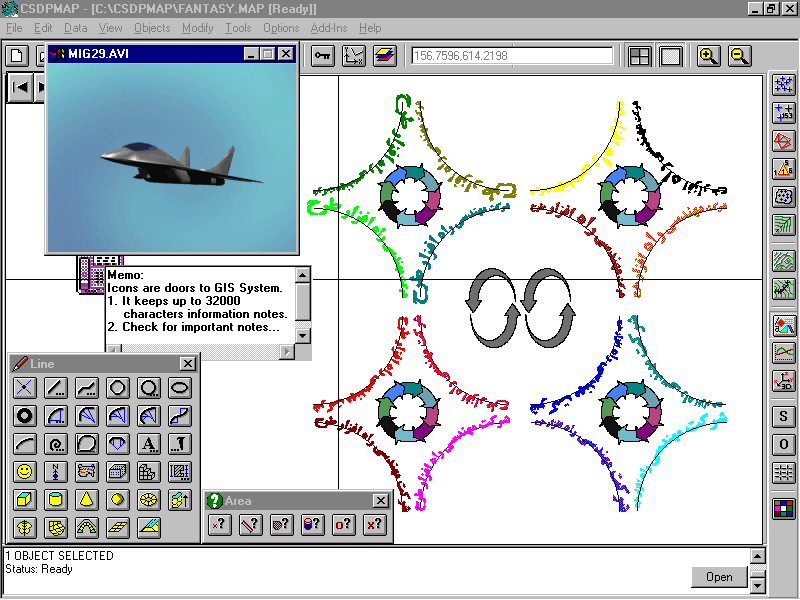

• هر آيكون مي تواند محتوي متني تا 32000 كاراكتر باشد. بدين ترتيب بعد از قراردادن يك آيكون در نقشه، با كليك كردن ماوس روي آن، يك پنجره (:Memo) باز مي گردد كه مي توان در داخل آن متن موردنظر را تايپ نمود. تمامي اعمال مربوط به Paste, Copy, Cut و … در داخل اين پنجره امكان پذير است.
• به هر آيكون مي توان ضريب اهميت از يك تا 10 اختصاص داد. بدين ترتيب سيستم مي تواند آيكون ها را از نظر اهميت آنها طبقه بندي كند، و نيز مي توان متن (Memo) مربوط به آيكون هاي موردنظر را چاپ نمود. ضريب اهميت يك آيكون در چگونگي فعال شدن آيكون نيز نقش ايفا مي نمايد.
• به هر آيكون مي توان يك فايل WAV. اختصاص داد. در حين فعال شدن آيكون، سيستم، آهنگ مربوط به آيكون را خواهد نواخت.

• به هر آيكون مي توان يك فايل AVI. اختصاص داد. در اين حال نيز در حين فعال شدن آيكون، سيستم فيلم مربوطه را نمايش مي دهد.

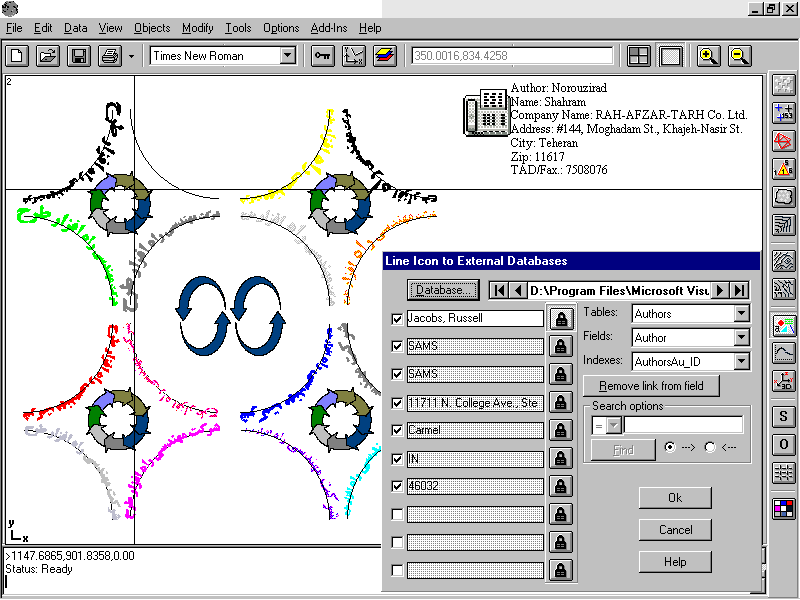

• هر آيکون مي تواند ١٠ Attribute داشته باشد که هر يک از اين Attribute ها به يک فيلد مشخص از يک رکورد مشخص از يک Table مشخص در يک Link ، Database شده است. بدين ترتيب نه تنها امکان جستجو در محتويات Memo و يا  Attribute  هاي يک آيکون وجود دارد، همچنين ميتوان از سيستم خواست تا بطور اتوماتيک محتويات Attribute هاي آيکونها را بر مبناي اطلاعات جديد Database  ها به روز کند.

مهمترين ويژگيهای ويرايش جديد (قابليتهای GIS)

• ارائه قابليتهاي جديد براي كار GIS همچون نرم افزارهايي از قبيل MapInfo ، ArcView ، ArcGIS و غيره
• امكان خواندن اطلاعات فايلهايي با فرمت هاي MIF و MID
• ارائه مد جديدي به نام GIS همراه با قابليت كار با مختصات طول و عرض جغرافيايي در نقشه ها

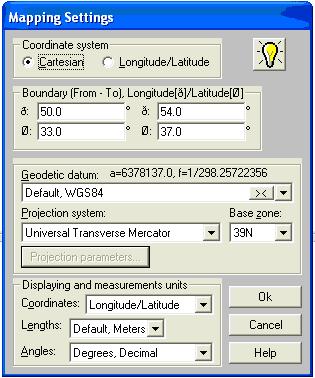

• امكان تعريف پارامترهاي مختلف سيستم تصويردر حالتهاي UTM ، Lambert ، Krovak ، Mercator
• امكان تبديل مختصات اجزاء از سيستم طول و عرض جغرافيايي به سيستم تصوير شده و بالعكس

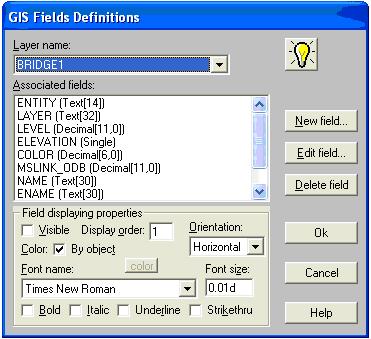

• امكان تعريف فيلدهاي اطلاعاتي GIS Fields براي اجزاء ترسيمي در لايه هاي مختلف
• امكان ورود اطلاعات فيلدهاي GIS براي اجزاء ترسيمي در چهار حالت خواندن از فايل MID ، جداول SpreadSheet ، پرسشنامه Objects Properties Wizard و مد جديد GIS Data Tracking
• ارائه دستورات مختلف برنامه نويسي در زبان CSDPMPL براي كار در سيستم GIS

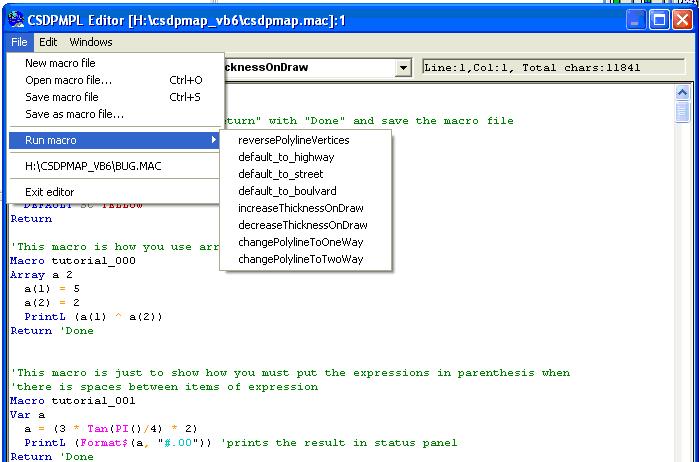

• ارائه اديتور جديدي به نام اديتور ماكرو Macro Editor براي برنامه نويسي به زبان CSDPMPL

• ارائه جعبه ابزار جديدي با نام جعبه ابزار ماكرو براي اجراي ماكرو هاي نوشته شده Cassini-Soldner ، Stereographic و غيره
• امكان كار در نقشه بر مبناي مختصات طول و عرض جغرافيايي و يا مختصات Easting-Northing)Grid)
• ارائه مجموعه هاي جديدي از آيكونهاي جديد سازگار با سمبلهاي نرم افزار MapInfo
