سيستم نقشه برداری در CSDPMAP

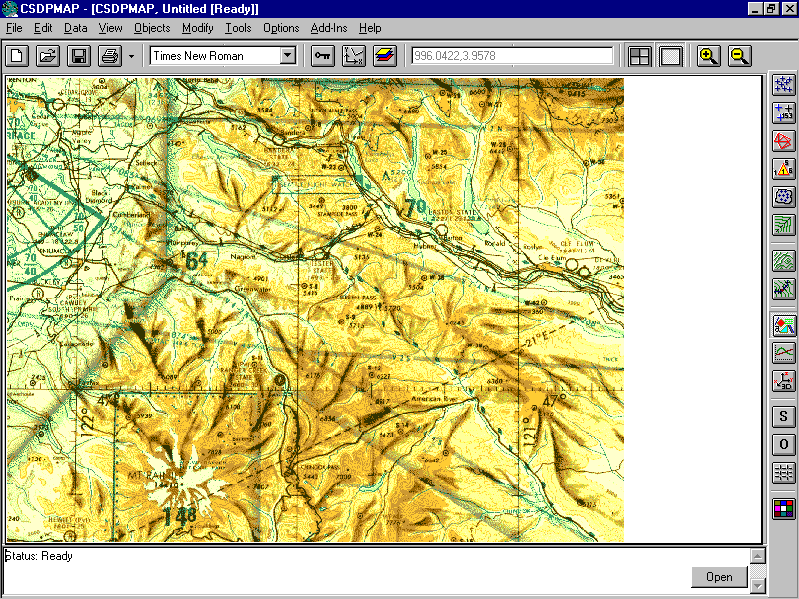

يكي از Object هاي بديع اين سيستم Map Object است كه امكان كار بر روي خود نقشه واقعي را بطور همزمان همراه با ترسيم و تصحيح آن ايجاد مي نمايد.

تعداد بيشماري Map Object مي توان داشت.

يک Map Object چيست؟

• فايلي به يكي از صورت هاي BMP، WPF، GIF، JIFF
• مقياس پذير بصورت تعيين پهناي نقشه به هر واحد دلخواه.
  بدين ترتيب در صورتيكه استفاده كننده پهناي Map Object خود را براي مثال 1000 (به متر) تعريف نمايد حال در حين حركت و كار روي نقشه طول ها بر روي نقشه مقادير واقعي را نشان خواهد داد.
• قابليت Insert در يك نقطه خاص. در صورتيكه گوشه چپ و پائين نقشه با مختصات واقعي نقشه مطابقت داشته باشد ( مثلاً Map Object در نقطه 536950,4322795   قرار گيرد)، درحين حركت بر روي نقشه مختصات واقعي نقاط منعكس مي گردد.
• يک Map Object همچون Object هاي ديگر است. تمامي تصحيحات گرافيكي بر روي Map Object ها نيز قابل انجام است.

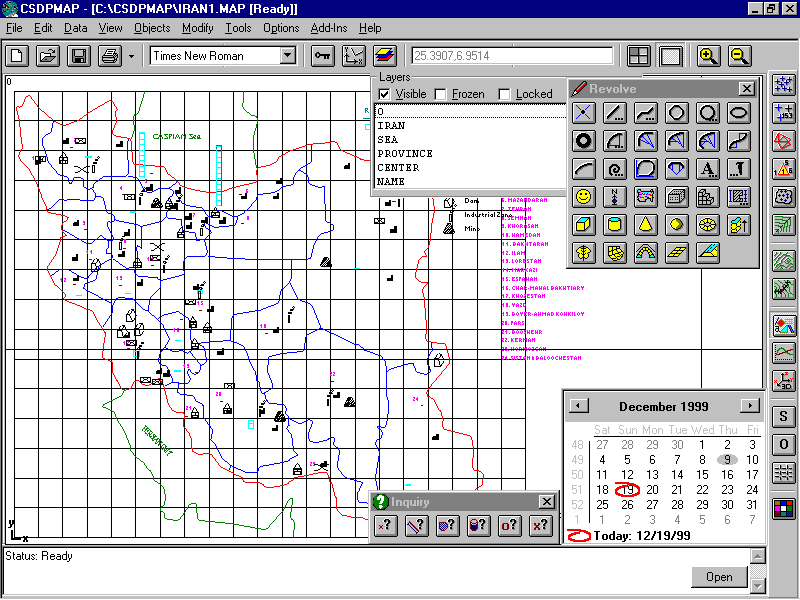

هر يك از Viewport ها مي توانند نمايش دهنده يك و يا تمام موارد زير باشند:

• نقاط DTM
• مثلثهاي TIN بدست آمده از نقاط DTM
• توپوگرافي و يا خطوط تراز بدست آمده از مثلثها، Boundary Lines و Break Lines
• اجزاء گرافيكي، Objects
• امكان كنترل رنگ، شكل و اندازه نقاط، خطوط، اجزاء متن و غيره

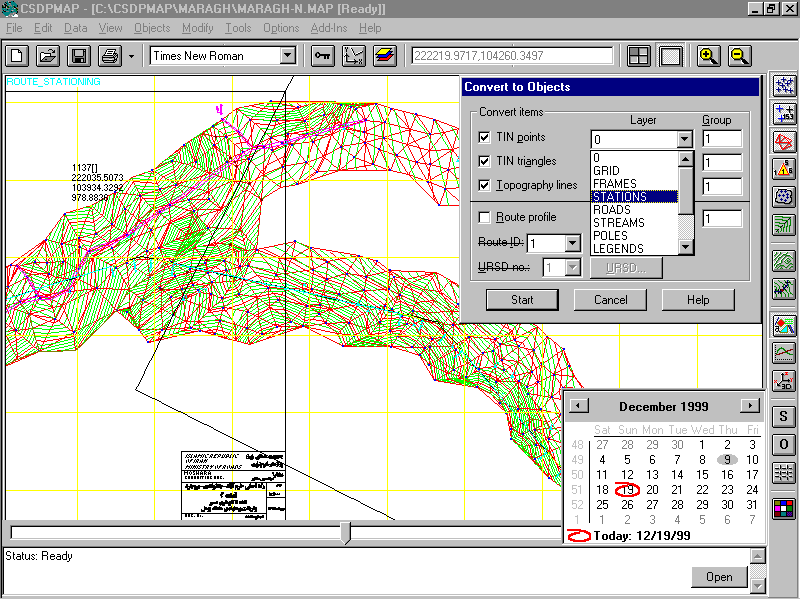

• امكان تبديل هر يك از موارد نقاط DTM ، مثلثها، خطوط توپوگرافي و پروفيل طولي هر يك از مسيرها به اجزاء گرافيكي. اين كار امكان كنترل بيشتري را براي كاربر فراهم مي آورد.
• امكان خواندن نقاط DTM از فايلهاي ديگر با فرمت هايي نظير:

CSDPMAP format, SDRMAP format, SDRMAP contour format, CGP survey format, CGP xyz format, Civilsoft format, DIGICAD format, Geotop format, Strada format, AutoCAD DXF Format, ...

• امكان Sort نقاط DTM و نيز فيلتر كردن نقاط DTM قبل و بعد از مثلث بندي وجود دارد.
• در كار با نقاط DTM و نيز مثلثهاي بدست آمده از نقاط، امكانات مختلفي براي تصحيح هم بصورت گرافيك و هم بصورت Database وجود دارد.
• براي حذف، اضافه و تصحيح نقاط DTM و مثلثها مي توان از Database هاي سيستم بهره برد.

در كنار سيستم Database نقاط DTM و مثلثها، امكان حذف، اضافه و تصحيح هر يك از نقاط DTM و مثلثها بصورت گرافيكي وجود دارد. هر يك از نقاط DTM مي توانند Enable (فعال) يا Disable (غيرفعال) باشند كه بدين ترتيب تنها نقاطي كه فعال هستند در مثلث بندي در نظر كرفته مي شوند.
هر يك از مثلثها نيز مي توانند بهيمن ترتيب فعال و غيرفعال گردند كه تنها مثلثهاي فعال در محاسبات مربوط به خطوط تراز ( توپوگرافي) در نظر گرفته مي شوند. امكان Swap مثلثها نيز وجود دارد.
امكان تعيين Break Lines در سيستم وجود دارد كه در نتيجه مثلثها تغيير فرم خواهند داد.
در محاسبات مربوط به خطوط تراز ( توپوگرافي) امكان هموار كردن منحني ها و نيز تعيين ميزان خطوط تراز Major & Minor Increments وجود دارد.

AutoCAD و CSDPMAP

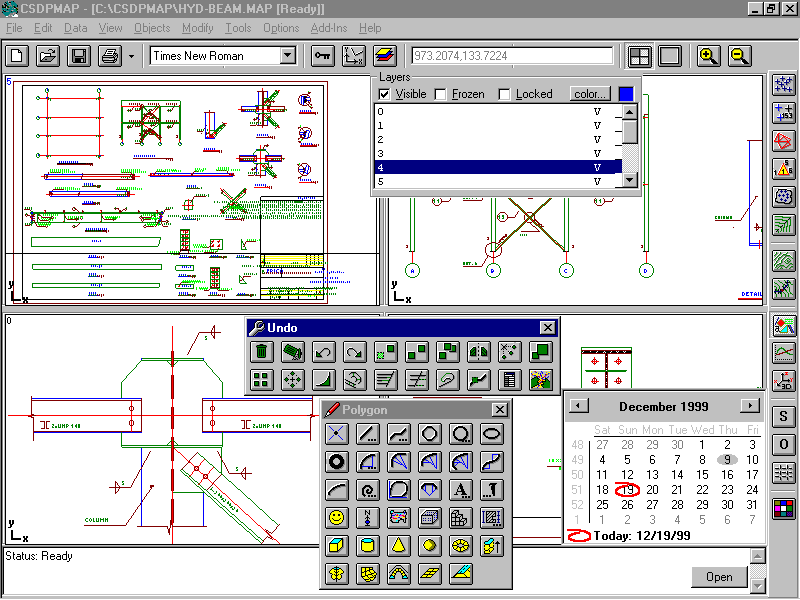

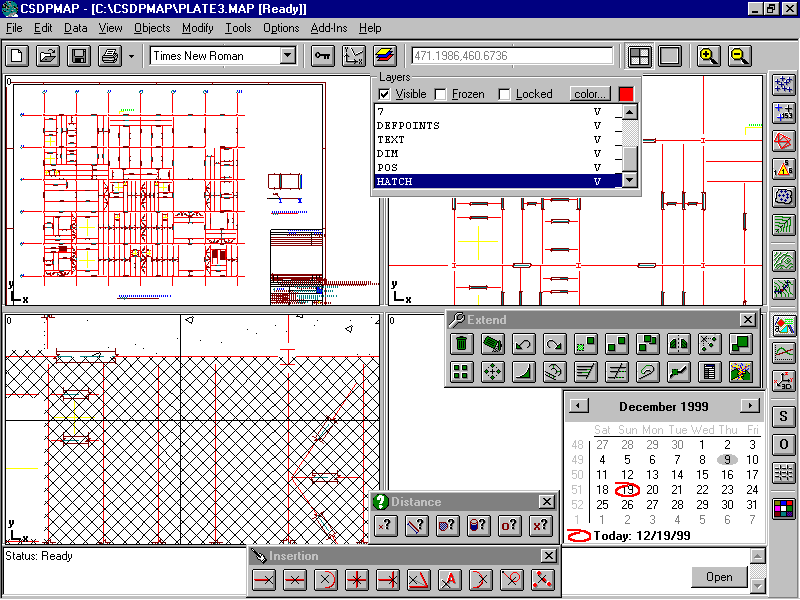

در كنار قابليتهاي گرافيكي سيستم در ترسيم و چاپ، امكان انتقال اطلاعات از AutoCAD به CSDPMAP و بعكس وجود دارد. نمونه اي از فايلهايي كه در ابتدا كار شدهاند و سپس توسط CSDPMAP خوانده شده اند، ارائه شده است.
اين انتقال در هر دو حالت توسط فايلهاي انجام مي گيرد. بدين معني كه براي انتقال از به CSDPMAP ، در داخل نرم افزار AutoCAD با دستور DXFOUT يك فايل DXF ساخته مي شود و سپس در داخل نرم افزار CSDPMAP ، اين فايل خوانده مي شود. اطلاعات مربوط به لايه ها (Layers)، نوع خط     (Linetypes) و ديگر مشخصات اجزاء گرافيكي ( به جز Text ) عيناً انتقال مي يابد.
تقريباً تمامي اجزاء ترسيم شده در AutoCAD شامل و حتي Dimensionings, Blocks و Hatches قابل خواندن در سيستم CSDPMAP هستند. در عين حال امكان انتقال اطلاعات از سيستم CSDPMAP به AutoCAD با استفاده از فايلهاي DXF وجود دارد.

تمامي اطلاعات مربوط به احزاء گرافيكي سيستم همراه با نقاط DTM ، مثلثها و نيز خطوط توپوگرافي بدين وسيله قابل انتقال به سيستم AutoCAD هستند.
در حالت انتقال مثلثها به سيستم AutoCAD ، هر يك از مثلثها بصورت يك Face 3D انتقال مي يابد و بدين لحاظ سطحي سه بعدي تشكيل يافته از المان هاي مثلثي در AutoCAD بوجود مي آيد.

سيستم نقشه کشی CAD در CSDPMAP

به جهت آشنايي اكثر كاربران با سيستم نقشه كشي نرم افزار AutoCAD ، سعي بر اين شده تا در اكثر حالات سيستم كاملاً مشابه با سيستم AutoCAD ، عمل نمايد. اين مطلب تنها محدود به مشابه بودن فرامين گرافيك Graphical Commands نبوده و بطور كلي سعي بر اين بوده تا سيستم (كليد، ماوس) Key/Mouse Navigation مشابهي بين دو سيستم وجود داشته باشد.

مثلاً براي ترسيم يك Polyline ، صرفنظر از انتخاب از منو و يا Draw Objects Panel ، دستور PL در نظر گرفته شده است. مختصات نقاط يا عيناً مي توانند در Status Panel درج گردند، و يا مي توانند با استفاده از كليك كردن ماوس داده شوند. اتمام دستور نيز يا با يك كليد Enter و يا كليد سمت راست ماوس است.

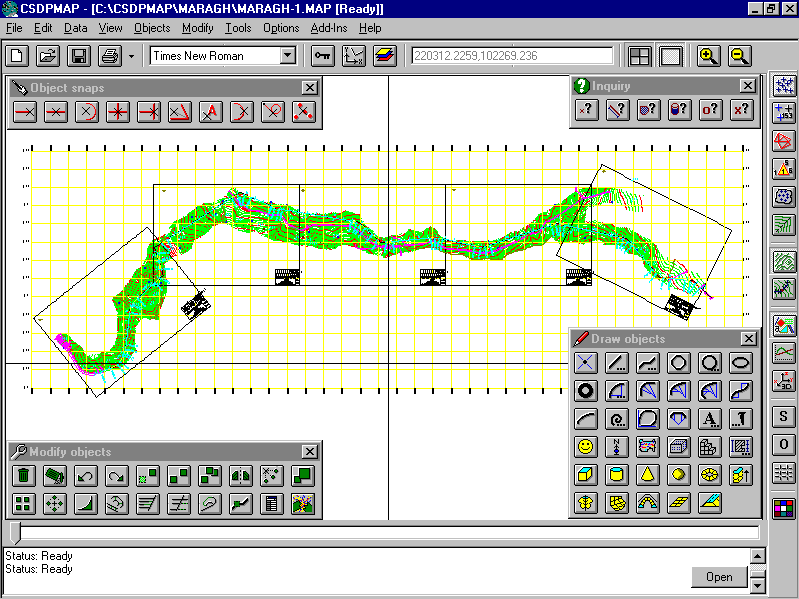

در حين ترسيمات گرافيكي مي توان از Osnaps استفاده كرد. در اين سيستم Osnap هايي همچون Tangent, Quadrant, Insert, Center, Middle, End, Bisect, Intersection, Perpendicular,و Nearest تعبيه شده اند كه منوي مربوطه با كليد سمت راست ماوس و كليد Shift در دسترس قرار مي گيرد.
بطور كلي تركيب كليد سمت راست ماوس و كليد Shift ، بسته به موضوع، منوهاي مختلفي را در اختيار مي گذارد. براي مثال در حين انتخاب اجزاء منوي مربوطه شامل موارد All, Last, Previous, by color, by type, و by group در اختيار قرار مي گيرد.
درحين واردكردن مختصات نقاط/ تركيب همين دو كليد منوي موارد Osnap را در اختيار قرار مي دهد. در حين كار با نقاط DTM ، تركيب دو كليد فوق، موارد منوي مربوط به نقاط DTM شامل Enable TIN Point, Edit TIN Point, Add TIN Point و Disable TIN Point و در نهايت درحين كار با مثلثها تركيب اين دو كليد منوي مربوطه شامل موارد Swap TIN Triangle, Enable TIN Triangle, Add TIN Triangle و Disable TIN Triangle را در اختيار قرار مي دهد.

براي دستوراتي از قبيل Zoom و Pan دستورات مشابهي در سيستم CSDPMAP گنجانده شده است كه شامل موارد Zoom Extents, Zoom Magnify, Zoom Previous, Zoom All و Reduce مي گردند.

موارد مربوط به Zoom Window و Pan   مستقيماً در هر زماني چه در حالت عادي و چه در بين دستورات با استفاده از كليدهاي Shift(Zoom),(Pan)Ctrl بهمراه كليد سمت چپ ماوس قابل دستيابي هستند و نيازي به استفاده از منو براي بكارگيري Zoom و Pan در بين دستورات همچون سيستم AutoCAD نيست.

از ديگر قابليت هاي ويژه سيستم CSDPMAP ، كار با اجزاء Text است. استفاده از تمامي فونت هاي True در Windows در كنار قابليت هايي ديگر همچون اندازه و حالت شامل Underline, Italic, Bold و Strikethru و نيز Text justification (شامل Right, Left , Center) و Text Background color و حالت Transparency / Opaque از مزيت هاي سيستم CSDPMAP است.
درعين حال درحين Text نويسي بصورت همزمان مي توان Insertion Point و نيز Font را تغيير داد تا به نتيجه دلخواه رسيد.
كليدهاي F9, F8, F7, F6 كارهاي مشابهي را همچون سيستم AutoCAD براي Ortho, Grid, Polar Coordinates و Snap انجام مي دهند.
در ترسيم اجزاء قوسهاي دايروي، قوسهاي كلوتوئيدي كامل شامل دايره، كلوتوئيد، دايره، نحوه ترسيم بصورت Interactive بوده و با حركت ماوس تغيير شكل اجزاء گرافيكي قابل مشاهده است.

چاپ  در CSDPMAP

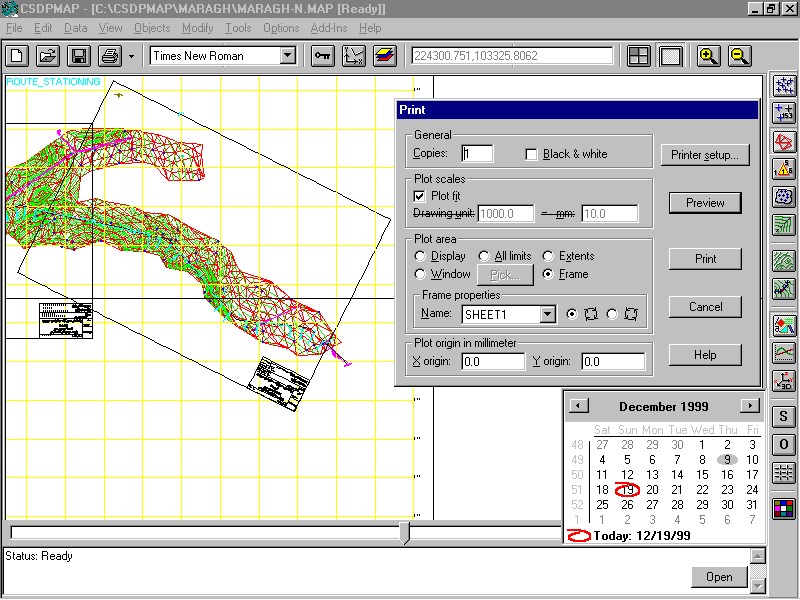

صرفنظر از انتقال اطلاعات از طريق فايلهاي DXF به AutoCAD ، در سيستم CSDPMAP مي توان بصورت كاملاً مشابه به AutoCAD مبادرت به چاپ نمود.
عمل چاپ از طريق سيستم Print Manager در Windows صورت مي پذيرد و بدين لحاظ تمامي چاپگرهايي كه براي Windows شناخته شده باشند قابل كار هستند. تمامي امكانات مربوط به چاپ شامل تعيين مقياس لازم. درست بهمان صورت Drawing Units=mm در نظر گرفته شده است. براي تعيين محدوده چاپ نيز امكانات مشابهي همچون Limits, Display, Extends و Window در نظر گرفته شده است.
