تهيه و رسم پروفيل طولی

• تعداد بيشماري مسير قابل ترسيم است كه هر يك از مسيرها با شماره ID منحصربفرد خود براي سيستم قابل شناسايي است.
• امكان استخراج طولي و عرضي از ارتفاعات زمين در هر يك از مسيرها وجود دارد (Extract Profile & sections).

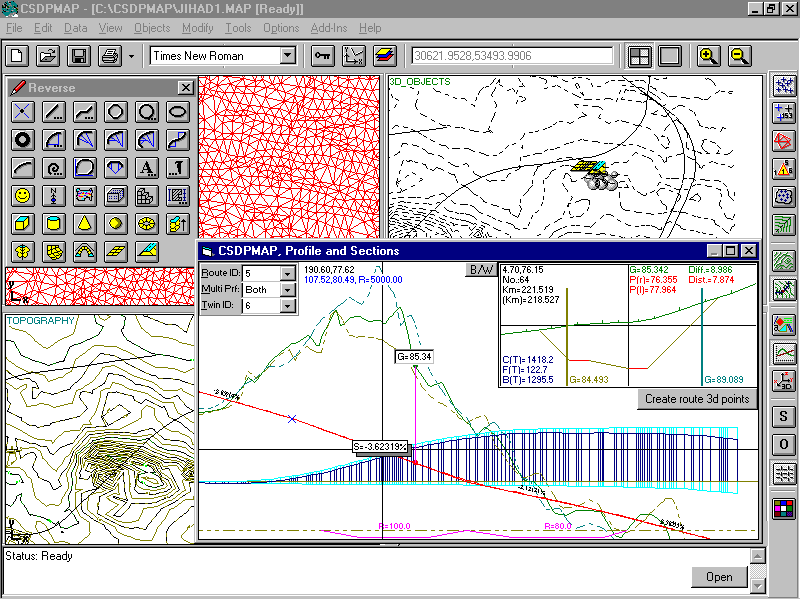

• پروفيل طولي زمين و مقاطع عرضي هر يك از مسيرها توسط سيستم نمايش داده مي شود. صرفنظر از پروفيل طولي محور مسير، امكان مشاهده پروفيل هاي چپ و راست در فواصل دلخواه نيز وجود دارد.
• امكان خط پروژه گذاري براي هر يك از مسيرها بطور جداگانه وجود دارد. تمامي ابزار لازم براي تصحيح، حذف و اضافه كردن نقاط شكستگي خط پروژه بهمراه تعيين قوسهاي عمودي از نوع دايره و سهمي به سهل ترين حالت ممكن وجود دارد.
• سيستم اطلاعات مربوط به خط پروژه هر يك از مسيرها را بطور جداگانه ذخيره مي نمايد.

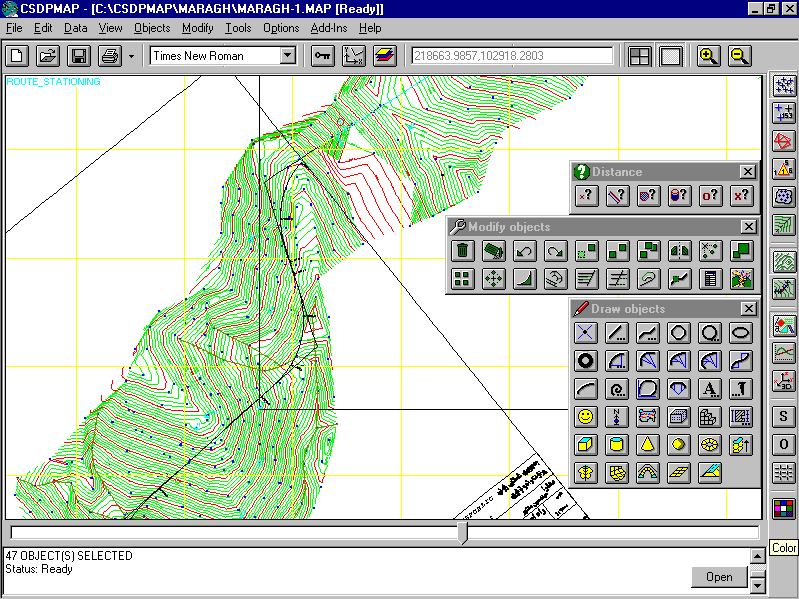

  در همين قسمت امكان مشاهده محدوده و مضخصات قوسهاي افقي هر يك از مسيرها بهمراه شيب خط پروژه وجود دارد.
• همچنين با توجه به شابلن مقطع عرضي شامل عرض هاي چپ و راست و شيب هاي خاكريزي و خاكبرداري، سيستم/ احجام خاكريزي و خاكبرداري و حجم بالانس (نقاط منحني بروكنر) را در طول هر يك از مسيرها بطور جداگانه محاسبه نموده و منخني هاي مربوطه را نمايش مي دهد.
• با حركت بر روي پروفيل طولي مسير نه تنها شكل تك تك مقاطع عرضي بطور اتوماتيك نمايش داده مي شود، همچنين مقادير احجام خاكريزي و خاكبرداري از ابتداي مسير تا همان نقطه توسط سيستم مرتباً نمايش داده مي شود C(T)، F(T)، B(T).
• براي هر مقطع عرضي اطلاعات مربوط به ارتفاع زمين در محور، ارتفاع پروژه، اختلاف ايندو، كيلومتر مسير، شماره پيكه و مقادير ذكر شده بالا مرتباً Update شده و نمايش داده مي شود و در شكل پروفيل طولي بصورت دو دايره قرمز و سبز و در پلان بصورت يك دايره قرمز بطور همزمان موقعيت مكاني مقطع عرضي نمايش داده مي شود.

و اما Twin ID ،   قابليت منحصر بفرد

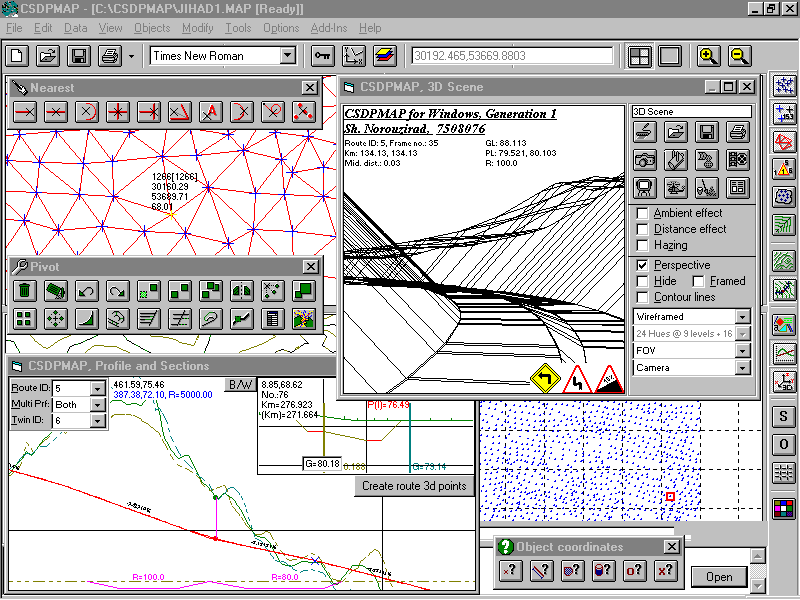

به شكل مقطع عرضي و پلان مربوطه توجه كنيد. امكان كار بر روي مسيرهاي راست و چپ با توجه به خط پروژه جداگانه هر يك بطور همزمان.

نمايش سه بعدی مسير و سايت

در كنار قابليت هايي كه نرم افزار CSDPMAP در نقشه كشي، نقشه برداري و نيز مسيريابي بصورت دوبعدي ارائه مي كند، اين سيستم توانايي كار در محيط سه بعدي را نيز داراست.
مجموعه متنوعي از انواع اجزاء سه بعدي مشخص، همچون Cylinder ، Cone ، Sphere در دسترس است. همچنين ابزار مختلفي براي كار با سطوح سه بعدي و تشكيل آنها مانند: Meshe Lofted Surfacs ، Extruded Surfaces ، Rotates Surfaces و Swept وجود دارد.
در عين حال سيستم بطور اتوماتيك Mesh سه بعدي مربوط به شكل رويه زمين را ساخته كه در نتيجه سيستم را قادر مي سازد تا خطوط تراز سه بعدي را از روي همين مش بدست آورده و نمايش دهد.
همچنين سيستم قادر است مش هاي مربوط به هر يك از مسيرهاي مختلف را بطور جداگانه ساخته و آماده نمايش و تهيه فيلم نمايد.

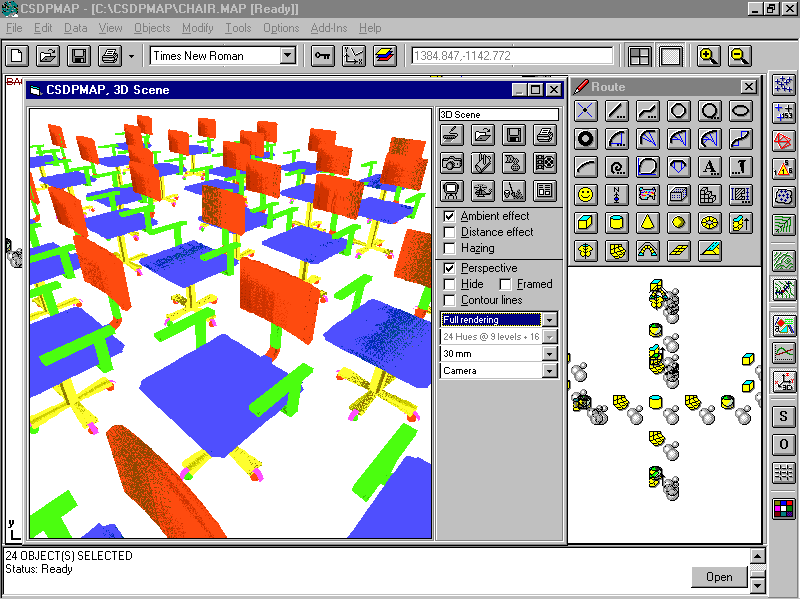

امكاناتي كه خود صحنه سه بعدي در اختيار قرار مي دهد شامل مشخصات خود صحنه، سيستم نورپردازي و نحوه Rendering اجزاء سه بعدي، اطلاعات مربوط به دوربين، امكان ذخيره شكل نمايش داده شده در قالب فايلهايي با فرمت  BMP.* و يا WMF.* ، چاپ شكل و غيره است.
از امكانات ديگري كه در رابطه با اجزاء سه بعدي وجود دارد، تعيين جنس اجزاء (Material) است.
در نهايت امكان تهيه فيلم از مسيرهاي مختلف و نيز نمايش فيلم هاي ساخته شده وجود دارد.

برگه مشخصات اجزاء

در كنار قابليتهايي كه هر يك از سيستم هاي نقشه كشي و گرافيك كامپيوتري مي بايستي ارائه كنند. امكانات تصحيح اجزاء ترسيم شده است، كه بطور كلي تحت عنوان Modify Commands دسته بندي مي گردند.
دستوراتي از قبيل Trim, Extend, Mirror, Scale, Rotate, Copy, Move, Erase,.... از اين دسته دستورات هستند. صرفنظر از اين دستورات هر سيستم نيازمند ابزاري براي بررسي و تصحيح مشخصات هر يك از احزاء است. مثلاً در ، دستور Modify Entity براي همين منظور تعبيه شده است.

در CSDPMAP چطور؟

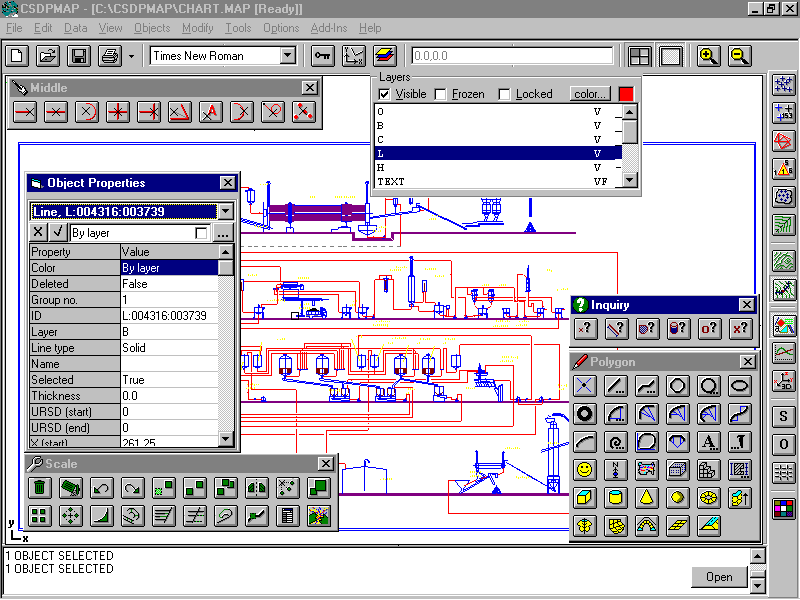

• امكان انتخاب چندين (همه) اجزاء بجاي انتخاب تك تك اجزاء بسته به نوع Object كه از ليست انتخاب مي گردد، مشخصات properties آن جزء در خانه هاي مربوطه قرار مي گيرد.
• در كنار انتخاب هر يك از اجزاء بطور جداگانه از ليست، مورد All Objects نيز وجود دارد كه در اين حالت فقط مشخصات تمامي اجزاء انتخاب شده توسط سيستم ارائه مي شوند و بدين ترتيب هر تغييري كه در اين حالت بر روي هر يك از مشخصه ها صورت گيرد روي تمامي اجزاء انتخاب شده، اعمال مي شود.
