- قرار دادن تا سه خط پروژه بر روي مسير و آناليز و مقايسه هر الگو

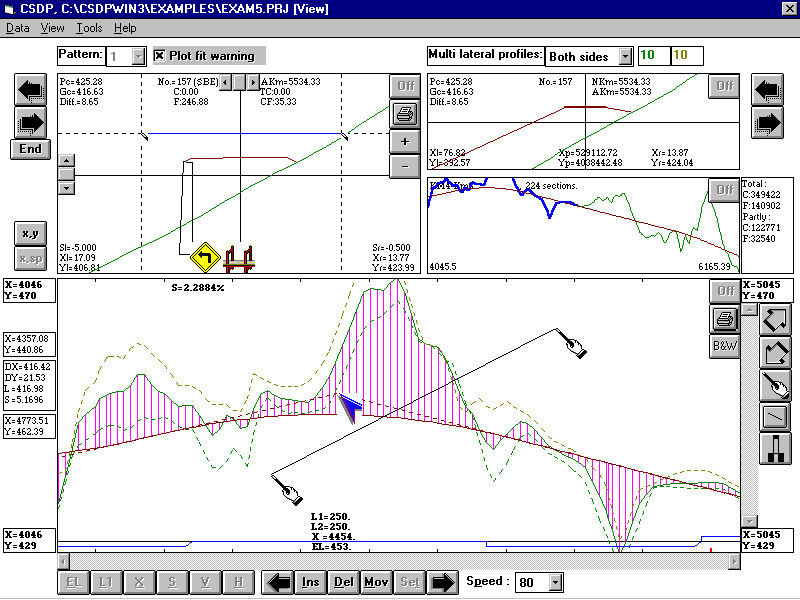

- قرار دادن خط پروژه و تصحيح آن بصورت گرافيکي در مد "Profile and Sections"
- امکان بزرگنمايي و کوچکنمايي شکل پروفيل طولي و مقاطع عرضي همراه با بکارگيري ابزارهاي
خط کش و دست
- امکان تعيين جوي Brook در حالات خاکبرداري و خاکريزي
- امکان تعيين مشخصات خاکريزي شامل شيبهاي طرفين و نيز وجود تا ٥ پله Steps در هر طرف از محور مسير
- امکان تعيين مشخصات خاکبرداري شامل شيبهاي طرفين و نيز وجود تا ٥ برم Berm در هر طرف از محور
- امکان تعيين کيلومتر خاص بصورت Gap و Overlap "Closing Error"
- قابليت انترپولاسيون شکل مقطع عرضي زمين براي آندسته از نقاط پروفيل طولي که فاقد نقاط عرضي
هستند، از روي نقاط مقاطع عرضي موجود "Ground Section Generation"
- امکان تعيين ديوار حائل در خاکريزيها و نيز امکان تعيين تيپهاي مختلف از ديوار حائل
- امکان بررسي احجام خاکريزي و خاکبرداري در هر قطعه از مسير و نيز کل مسير
- بررسي شيبها و نقاط مختلف پروفيل طولي و مقاطع عرضي
- نمايش شاخص هاي مربوط به وجود پل، تونل، و قوسهاي چپ گرد و راست گرد
در شکل پروفيل طولي و مقاطع عرضي
- نمايش شکل مقطع عرضي کامل وشکل مقطع عرضي کار شده با توجه به روند انجام پروژه
- امکان تعيين الگوهاي مختلف تيپ مقاطع عرضي راه، راه آهن، آزاد راه و بزرگراه و خط لوله
- امکان محاسبه اتوماتيک خط پروژه براي پروفيل خط لوله با توجه به رعايت حداکثر شيب مجاز، محاسبه
نقطه مينيمم زمين در عرض مورد نظر در هر مقطع عرضي و نيز ارتفاع جاگذاري لوله
- تعيين قوسهاي قائم به دو صورت سهمي و دايروي و محاسبه اتوماتيک قوسهاي سهمي برمبناي
سرعت طرح با جابجايي محل شکستگي خط پروژه
و همچنين تعيين شيبهاي خاکريزي بصورت چند شيبه و چند شرطي
- امکان تعيين انواع پل و لوله "Siphon"، "Slab culvert"، "Box culvert"، "Slab bridge"
"Arch culvert"، "Special bridge"، "Infill slab bridge"، و"Overpass" در مسير به دو
صورت همسطح و زيرخاکي براي ترسيم در پروفيل طولي و ملحوظ نمودن در آناليز منحني بروکنر
|
| ابتداي صفحه |
- محاسبات منحني بروکنر با احتساب احجام خاکريزي و خاکبرداري، همراه با منظور نمودن
صورتجلسات مربوط به احجام خاک نامناسب از خاکبرداريها، خاک نباتي، حجم نشست ناشي از تراکم
و حجمهاي خالي ناشي از وجود پل

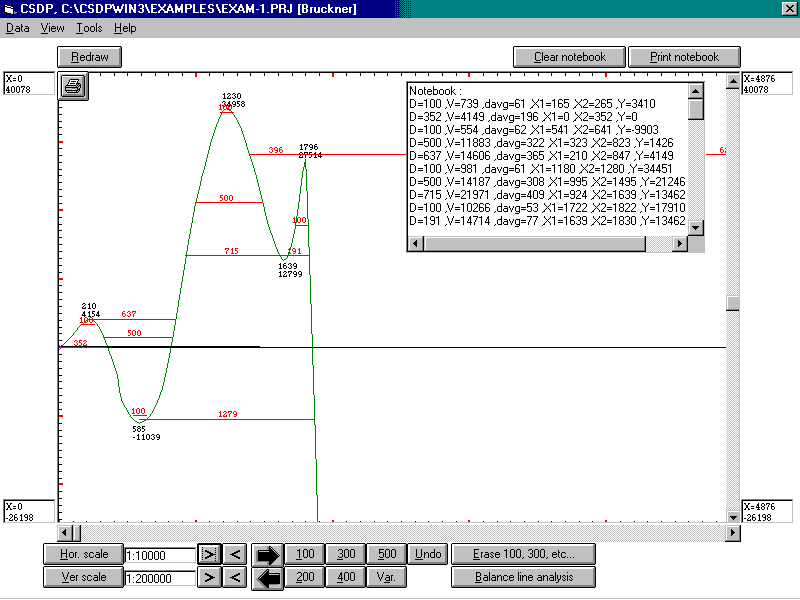

- ترسيم منحني بروکنر با مقياس افقي و عمودي قابل تنظيم
- تعيين محل هاي قرضه و دپو و تاثير آن در آناليز منحني بروکنر (١٠ محل)
- تعيين خطوط توزيع در منحني بروکنر و ارائه محاسبات مربوطه (٢٠ خط توزيع)
- بررسي و آناليز منحني بروکنر براي تعيين خطوط توزيع بهينه و نيز محاسبات عزم حمل در طولهاي ١٠٠،
٢٠٠، ٣٠٠، ٤٠٠، ٥٠٠ متر و بالاتر بصورت گرافيکي در مد بروکنر
- چاپ منحني بروکنر از طريق AutoCAD و همچنين چاپ جدول محاسباتي مربوطه
- امکان چاپ شکل منحني بروکنر د ر صفحه نمايش و نيز محاسبات انجام يافته در Notebook
|
| ابتداي صفحه |
- امکان تعيين ضخامت لايه هاي خاکريزي تا ٥ لايه (١٠ الگو در هر فايل پروژه)
- امکان تعيين ضخامت لايه هاي مختلف روسازي شامل توپکا، بيندر، بلک بيس، بيس، ساب بيس و
لايه تقويت (١٠ الگو در هر فايل پروژه)
- امکان تعيين مشخصات مربوط به خاک نباتي (١٠ الگو در هر فايل پروژه)
- امکان تعيين ضرائب مربوط به انقباض و تورم خاک در محاسبات سطحي و حجمي
- امکان محاسبه مرحله به مرحله سطوح و احجام با توجه به روند اجراي پروژه برمبناي معرفي ارتفاع
خاکريزي و خاکبرداري در محور و يا معرفي نقاط کار شده در هر يک از مقاطع عرضي

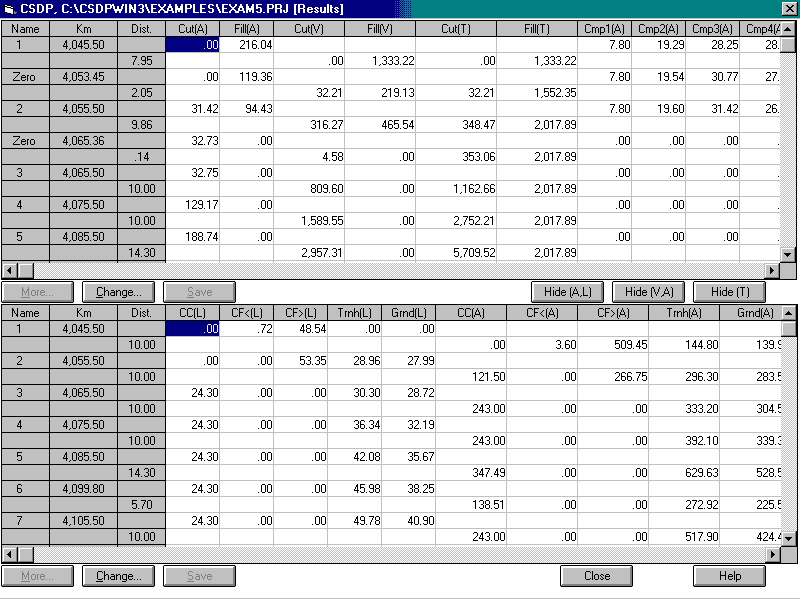

- محاسبه مقادير سطح و حجم خاکريزي و خاکبرداري
- محاسبه مقادير سطح و حجم لايه هاي تفکيک شده خاکريزي به لحاظ تراکم
- محاسبه مقادير طول و سطوح کف بستر خاکريز در دو محدوده به لحاظ در نظرگيري احجام نشست
- محاسبه مقادير طول و سطوح کف مقاطع خاکبرداري و ديواره هاي ترانشه براي رگلاژ سطوح
- محاسبه مقادير طول و سطوح خط زمين در مقاطع خاکبرداري براي محاسبه حجم خاک نباتي برداشتي
بطور يکجا در ابتداي پروژه
- محاسبه مقادير سطح و حجم خاک نباتي با توجه به مشخصات معرفي شده براي خاک نباتي
- محاسبه طول و سطح شيب زني ديواره خارجي خاکريزها
- محاسبه مقادير سطح و حجم لايه هاي روسازي و طول و سطوح پوشش هاي تک کت و پرايمکت و غيره
- محاسبه طول واقعي خط لوله در هر قطعه از مسير در پروژه هاي خط لوله
- امکان چاپ جداول سطوح و احجام اقلام مورد نظر به فرم دلخواه از طريق تعيين شابلنهاي چاپ
- امکان انتقال نتايج به نرم افزار Microsoft Excel براي برآورد ريالي برمبناي ريز متره
- امکان تعريف فرمول با توجه به نتايج برنامه براي انتقال به فهرست بها و همچنين در حين چاپ شکل
مقطع عرضي

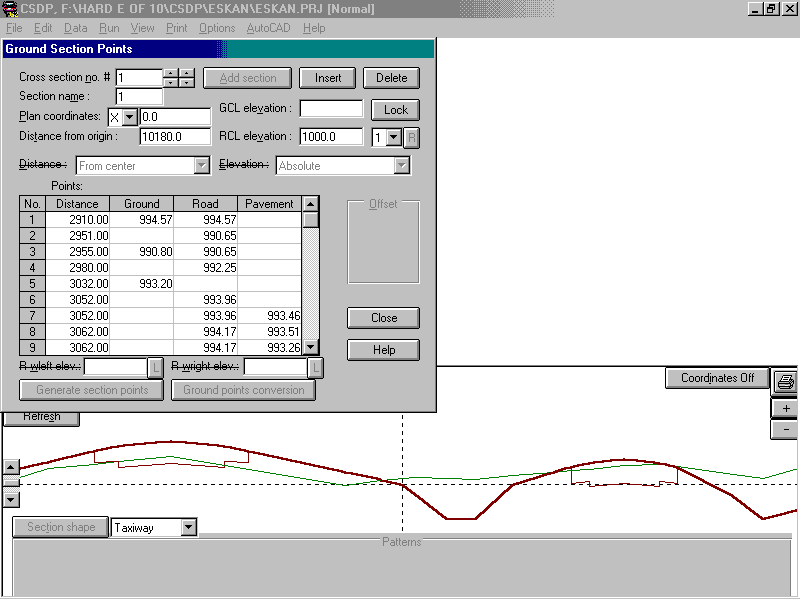

- امکان تعيين شکل مقطع عرضي زمين تا ٥٠ نقطه در هر طرف از محور مسير
|
|
