اهم موارد جديد در ويرايش 9.00

اصلي ترين ويژگي نرم افزار +CSDP نسبت به نرم افزار CSDP ، در رابطه با پروژه هاي آزاد راه و بزرگراه كه شامل دو پلان هندسي و دو خط پروژه مجزا يا يكپارچه در طرفين چپ و راست مسير هستند، ميباشد.

در گذشته نرم افزاري تحت Dos با نام CSDP Highway 3.00 وجود داشت كه همراه با نرم افزار CSDP تواما براي آناليز و پردازش مقاطع عرضي آزاد راه و بزرگراه با دو خط پروژه بكار گرفته ميشد.
عملا تمامي قابليتهاي نرم افزار تحت Dos بصورت جامعتري به نرم افزار +CSDP اضافه گرديده است.

تيپ جامع آزاد راه و بزرگراه:

• وجود دو خط پروژه طولي در چپ و راست مقطع
• وجود دو پلان هندسي در چپ و راست مسير
• افزايش تعداد باندها در هر طرف و ارائه تيپهاي متنوع
• امكان آناليز چپ و راست مقاطع عرضي بصورت يكپارچه و يا جدا از هم

موارد مربوط به تيپ جامع آزاد راه و بزرگراه

• ساختن مقاطع عرضي ترکيبي از پلان هاي هندسي مجزا در چپ و راست
• اضافه شدن تيپ جديدي تحت عنوان تيپ جامع آزاد را ه و بزرگراه
• افزايش تعداد باندها در هر يک از تيپهاي جامع آزاد راه و بزرگراه
• امکان تعريف دو خط پروژه طولی مربوط به طرفين چپ و راست مسير

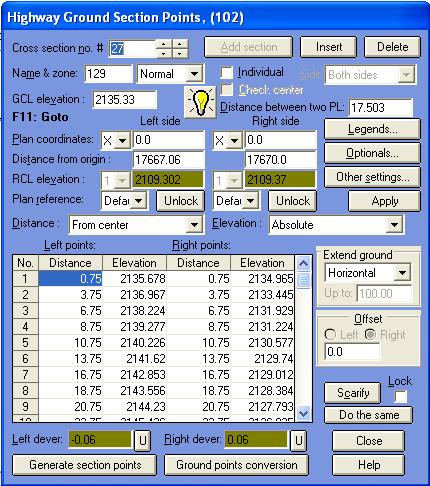

• امکان تعريف ارتفاع پروژه در چپ و راست مقطع عرضي بصورت مجزا

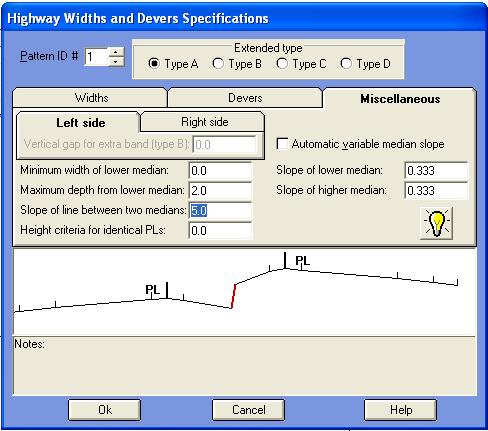

• امکان تعريف فاصله دو PL از يکديگر در تيپ جامع آزاد راه و بزرگراه
• امکان آناليز مقاطع عرضي طرفين چپ و راست بصورت ترکيبي و يا مجزا از هم

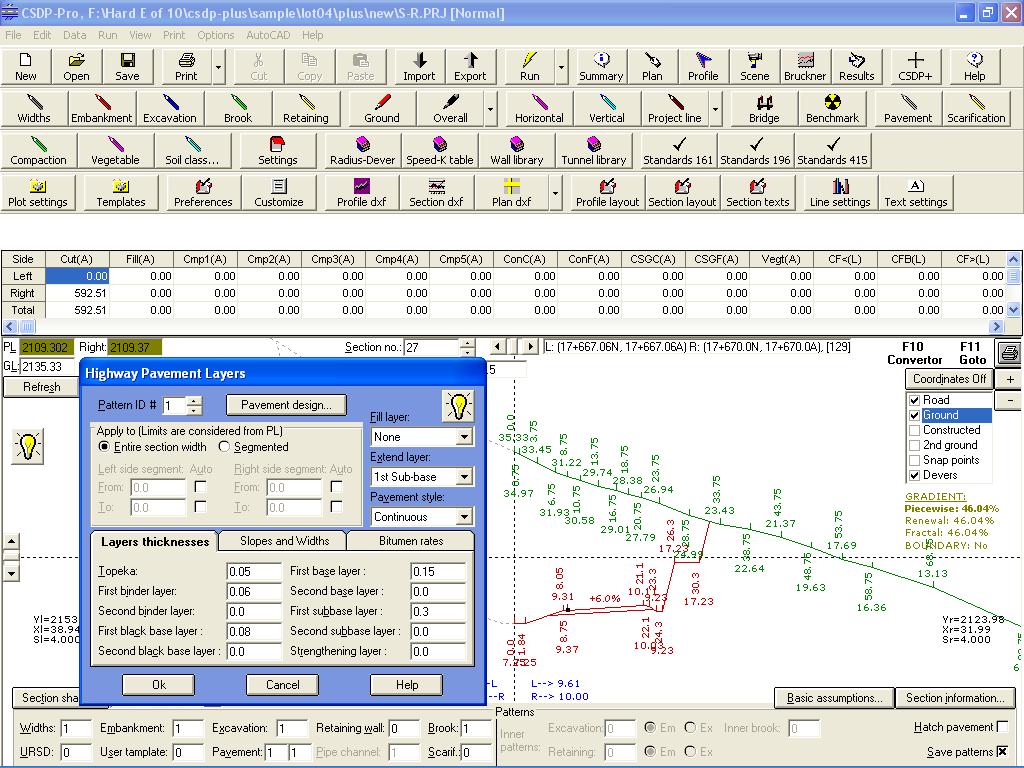

• افزايش تعداد لايه ها در روسازي (دو لايه بيندر، دو لايه بلک بيس، دو لايه بيس و دو لايه ساب بيس) و محاسبه سطوح و پوشش هاي تک کت مربوطه بطور جداگانه
• امکان تعيين سمت کيلومتر (چپ يا راست يا هر دو) در محاسبات احجام در تيپ جامع آزاد راه و بزرگراه، و تعيين کيلومترهای متفاوت برای هر طرف
• امکان تعيين سمت تونل يا پل (چپ يا راست يا هر دو) در تيپ جامع آزاد راه و بزرگراه

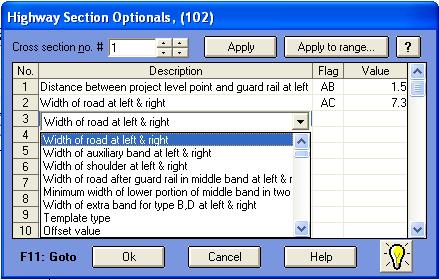

• امکان تعيين هر يک از پارامترهای شکل مقاطع عرضی بعنوان موارد Optionals
• امکان بازخواني فايلهاي ورودي نرم افزار بزرگراه تحت Dos و تبديل اطلاعات فوق به فرمت مشخص شده در نرم افزار +CSDP
• امکان ايجاد مدل سه بعدي از شکل مسير در تيپ جامع آزاد راه و بزرگراه

ديگر موارد اضافه شده

• ارائه جعبه ابزارهايي Toolbars در مد نرمال براي دستيابي آسانتر به پرسشنامه ها

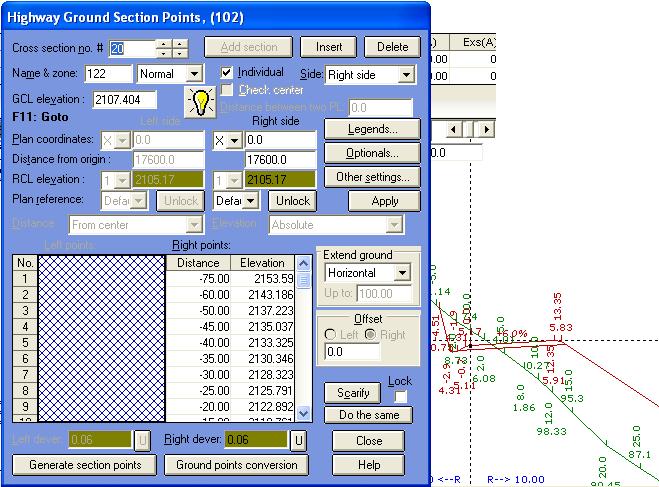

• درج مختصات نقاط زمين، نقاط جاده، نقاط جاده کار شده، و نقاط زمين دوم در شکل مقطع عرضي در مد نرمال و در مد نمايش پروفيل طولي و مقاطع عرضي
• نمايش مقادير سطوح و طولهاي محاسبه شده براي هر مقطع در مد نرمال
• امکان تعريف پارامترهاي مربوط به مقادير پهناها و دورها در هر مقطع عرضي با استفاده از موارد Optionals ، بجاي استفاده از الگوها
• امکان ذخيره مقادير سطوح و طولهاي تعيين شده در مد نمايش براي هر مقطع عرضي بصورت دائمي (حتي درصورت آناليز مقاطع عرضي اين مقادير تعيين شده باقي مانده و ملاک محاسبات مربوطه خواهد بود)
• امکان ايجاد يک فايل پروژه از مدل سه بعدي مسير براي انتقال به نرم افزار CSDP Scene (ارائه قابليتهاي بيشتر در کار با مدل سه بعدي در نرم افزار CSDP Scene)
• امکان تعيين تونل در پرسشنامه پلها و تونلها و ترسيم آن در پروفيل طولي و تاثير آن در تعيين Zone مقطع عرضي


• امکان در نظر گيري و امتداد لايه هاي بيندر، بلک بيس و بيس (اساس) در زير شانه راه
• و . . . . . . . . . . . . . . . . . . . . . . . . . . .

اهم موارد اضافه شده در ويرايش 9.22

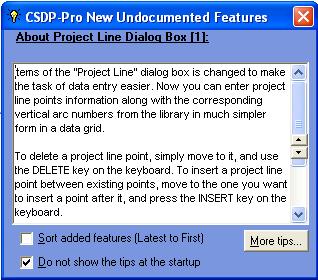

• ارائه يادداشتهايي در رابطه با موارد جديد بصورت ToolTips در پرسشنامه هاي مختلف
• امكان درون يابي مقادير دور از روشهاي مختلف براي آندسته از شعاع هايي كه در جدول شعاع - دور وجود ندارند
• امكان تعريف پله در خاكريزي ها در تيپ Class B
• امكان تعيين دور يا همان شيب عرضي براي پله ها در خاكبرداري ها

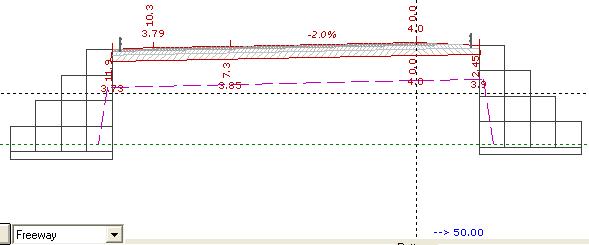

• امكان ترسيم شكل گابيون بجاي شكل ديوار حائل در مقاطع عرضي
• امكان امتداد دادن لايه هاي مختلف روسازي در زير شانه راه
• امكان محاسبه سطح و حجم خاك نباتي براي مقاطعي كه در خاكبرداري واقع شده اند
• امكان خواندن مقادير كل از پروژه هاي ديگر در پرسشنامه مقادير كل Total Quantities

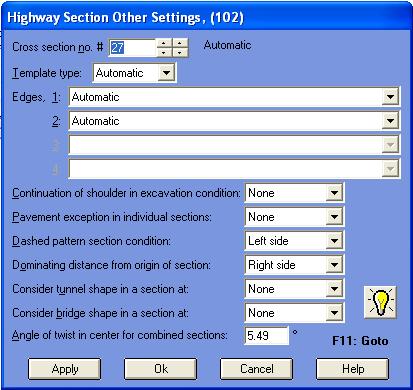

• امكان تعيين مشخصات انتخابي براي هر يك از مقاطع عرضي بطور مجزا
• امكان خواندن اطلاعات مقاطع عرضي كار شده از فايلهاي Microsoft Excel و نيز درون يابي در بين اطلاعات خوانده شده براي بدست آوردن اطلاعات مقاطع عرضي موجود

• امكان تنظيم اتوماتيك طولهاي سرشكن در قوسهاي افقي براي جلوگيري از تداخل قوسها
• ارائه پرسشنامه جديدي براي ورود اطلاعات نقاط شكستگي خط پروژه با سهولت بيشتر

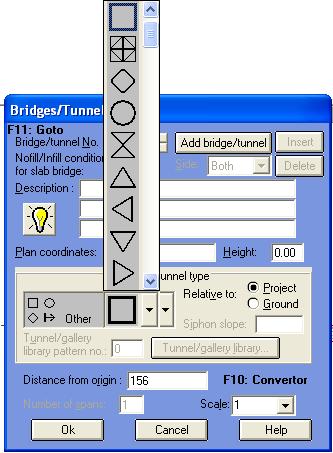

• امكان تعيين تونل در پرسشنامه پلها و تونلها
• امكان تعيين علائم خاص در مسير در پرسشنامه مشخصات پلها و تونلها براي درج در پروفيل طولي
• امكان معرفي نقاط رفرانس براي بنچ ماركها
• امكان آناليز شيب Gradient Analysis در حين آناليز پروفيل طولي از دو روش

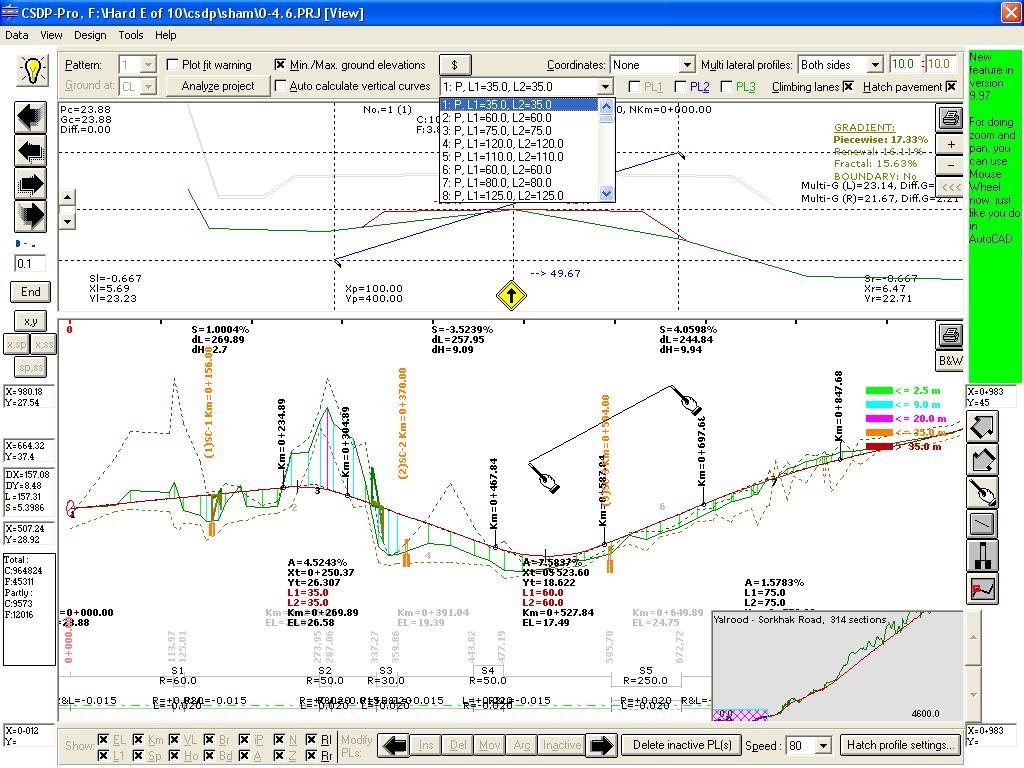

• ارائه ويژگيهاي جديد در مد نمايش پروفيل طولي و مقاطع عرضي از جمله نمايش شكل واقعي پلها و محل تونلها، درج كيلومتر ابتدا و انتهاي قوسها، و غيره
• امكان ذخيره دائمي مقادير طول و سطوحي كه كاربر در مد نمايش نتايج آناليز سطحي و حجمي Results Mode معرفي ميكند، بگونه اي كه با آناليزهاي بعدي اين مقادير از بين نميروند
• ارائه ابزارهاي جديد براي Zoom در مد پلان
• ارائه ويژگيهاي جديد براي اجزاء متن در مد پلان

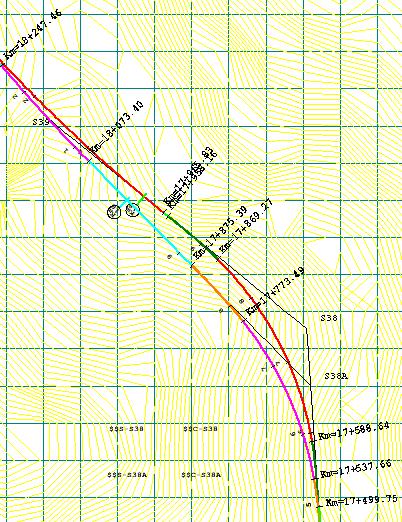

• امكان در نظر گرفتن كيلومتر هاي خاص در ترسيم پلان مسير بطور اتوماتيك
• امكان بدست آوردن كيلومتر مقاطع عرضي از انطباق پلان مسير با مختصات x, y محور مقطع عرضي
• امكان تنظيم شيت بندي در چاپ پروفيل طولي همچون چاپ اشكال مقاطع عرضي
• امكان تعيين مقياس دوم و نيز مقياس واقعي در چاپ اشكال مقاطع عرضي
• امكان ترسيم اشكال مقاطع عرضي در مختصات واقعي و مقياس واقعي
• امكان تركيب كردن مقاطع عرضي مربوط به پروژه هاي مختلف بصورت يك به يك
• امكان انتقال مدل سه بعدي به نرم افزار CSDPScene

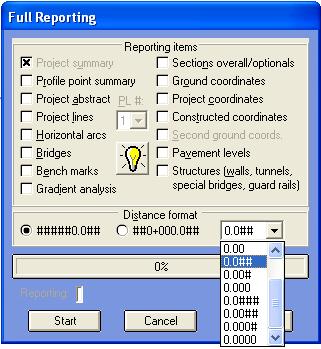

• امكان گزارش گيري كامل از اطلاعات پروژه Full Reporting
• امكان انتقال جداول نتايج سطحي و حجمي مقاطع عرضي از مد نمايش Results Mode به نرم افزار Microsoft Excel
• امكان تعيين وقفه در نمايش مقاطع عرضي در مد نمايش پروفيل طولي و مقاطع عرضي



• امكان فعال و يا غيرفعال كردن نقاط شكستگي خط پروژه؛ نقاط غير فعال حذف نشده و تنها در حين آناليز پروفيل طولي به كار نميروند
• امكان انتقال مجموعه نقاط مختلف در يك مقطع عرضي براي مثال از زمين به زمين دوم، از پروژه به كار شده، از كارشده به زمين و غيره

• ارائه ابزارهاي Zoom و Pan در مد نمايش پروفيل طولي و مقاطع عرضي
