موارد جديد ويرايش 7.70

١- امکان تعيين Interval در محاسبات طولي و سطحي مقاطع عرضي
٢- امکان استفاده از کيلومتر مقاطع بجاي شماره مقاطع براي تعيين الگوها در پرسشنامه Overall Section Information
٣- امکان استفاده از کليد Auto در مد بروکنر براي انجام محاسبات طولهاي عزم حمل مختلف نسبت به خط پايه Base
٤- امکان خواندن اطلاعات دوربينهاي نقشه برداري TotalStation با فرمت Feed Book
٥- امکان انتقال اطلاعات نقاط براي پياده سازي مسير به دستگاه Feed Book
٦- امکان تعيين الگوهاي خاکريزي و خاکبرداري بصورت مطلق Explicit Patterns در ابزار تست مقاطع عرضي
٧- امکان انتقال اطلاعات مربوط به شبکه ارتفاعي در مد پلان به نرم افزار Microsoft Excel و بالعکس
٨- امکان تعيين الگوهاي خاکريزي بصورت نامتقارن در طرفين مسير
٩- امکان تعيين تيپ جديدي براي مقاطع عرضي آزادراه Freeway
١٠- امکان ترسيم قسمت روسازي بصورت خط چين در مقاطع عرضي
١١- امکان خواندن اطلاعات مربوطه به اجزاء چندخطي Ployline از نرم افزار AutoCAD براي خواندن نقاط توپوگرافي در مد پلان
١٢- امکان ترسيم اجزاء کلوتوئيد با استفاده از شعاع دايره و طول کلوتوئيد بجاي پارامتر کلوتوئيد

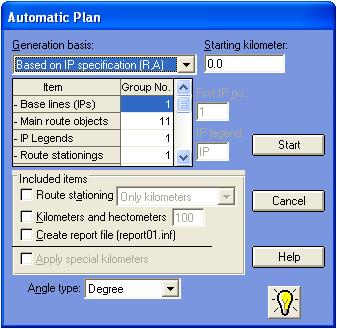

١٣- امکان ترسيم پلان مسير بطور اتوماتيک از روي فايل حاوي مشخصات IP ها شامل طول کلوتوئيد بجاي پارامتر کلوتوئيد
١٤- امکان تعيين پارامتر تفکيک کننده پلهاي همسطح و زيرخاکي
١٥- امکان انتقال اطلاعات مربوط به نقاط مقاطع عرضي زمين و خط پروژه به نرم افزار Microsoft Excel
١٦- امکان ممتد کردن خط زمين در لبه ها در سه حالت افقي، هم شيب با آخرين خط، و شيب ميانگين
١٧- امکان استفاده از کليدهاي Delete و Insert در پرسشنامه هاي مقاطع عرضي زمين، نقاط مقاطع عرضي کار شده، و مشخصات URSD براي حذف و اضافه کردن نقاط
١٨- استفاده از ابزار جديدي بنام Convertor براي تبديل کيلومترهاي اسمي به واقعي و بالعکس
١٩- امکان خواندن اطلاعات فايلهايي با فرمت Longsection و Cross section از نرم افزار SDRMAP
٢٠- امکان تعيين منطقه مقاطع عرضي به يکي از سه صورت نرمال، تونل و پل
٢١- اضافه شدن يک شابلن جديد در ترسيم پروفيل طولي بنام M
٢٢- امکان ترسيم عدد شيب لبه ها و نيز جدول نقاط زمين و خط پروژه در هر مقطع عرضي در اشکال مقاطع عرضي
٢٣- امکان استفاده از کليدهاي Delete و Insert در پرسشنامه مشخصات قوسهاي افقي براي حذف و يا اضافه کردن قوسهاي افقي
٢٤- امکان خواندن اطلاعات مربوط به اجزاء متن Text از نرم افزار AutoCAD براي خواندن نقاط ارتفاعي در مد پلان
٢٥- امکان تهيه فايلهاي با فرمت AVI براي نمايش فيلمهاي حرکت برروي مسير با استفاده از Windows Media Player
٢٦- امکان تصحيح نقاط نقشه برداري در حين مرتب کردن آنها
٢٧- امکان تعيين فواصل هکتومترها در ساختن فايل چاپ از پلان
٢٨- امکان ترسيم خطهاي خاکريزي و خاکبرداري در شکل پلان مسير

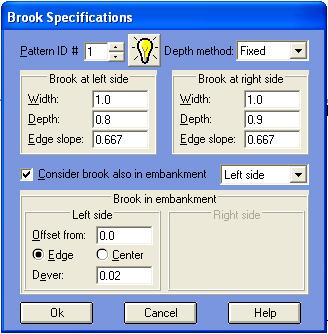

٢٩- امکان تعيين جوي ها با فاصله از لبه در مقاطع خاکريزي و دور مربوطه
٣٠- امکان تعيين ارتفاع ريل، ارتفاع تراورس، و همچنين ضخامت لايه هاي بالاست و ساب بالاست در تيپ راه آهن

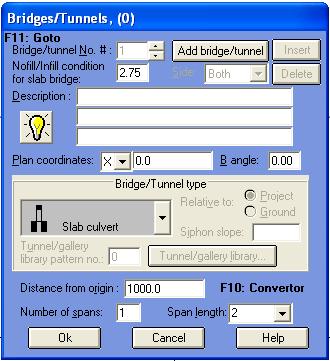

٣١- افزايش توضيحات مربوط به پلها به سه خط، و همچنين تعيين زاويه بيه پل براي ترسيم در شکل پلان

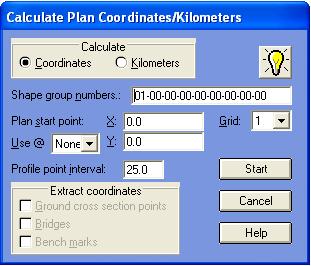

٣٢- امکان محاسبه مختصات پلان پلها و بنچ مارکها توسط نرم افزار بطور اتوماتيک با استفاده از کيلومتر پل يا بنچ مارک
٣٣- امکان تصحيح نقاط پروفيل طولي و مقاطع عرضي زمين در مد نمايش پروفيل طولي بصورت گرافيکي
٣٤- امکان چاپ اشکال پل و بنچ مارک و اسامي مقاطع عرضي در شکل پلان مسير
٣٥- اضافه شدن يک فرمت ساده براي وارد کردن اطلاعات نقاط مقاطع عرضي زمين در قالب فايلهاي ASCII

ابتداي صفحه

موارد جديد ويرايش 8.20

  • امکان ترسيم قوسهاي سرپانتين از طريق معرفي شعاع قوسها و طول مستقيم بين دو قوس
  • امکان ترسيم پروفيل طولي مربوط به ارتفاعات مينيمم زمين در محدوده مسير همراه با پروفيل طولي مسير
  • امکان تعيين حداکثر زاويه خارجي مجاز براي خطوط پروژه در تيپ خط لوله (براي خط پروژه و براي خط لوله)
  • امکان ترسيم مختصات پلان نقاط مسير در روي محور و حريم هاي چپ و راست برروي پلان مسير

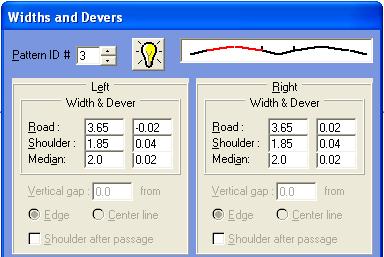

  • افزايش تعداد الگوهاي پهنا و دور Widths & Devers به ٢٠ عدد

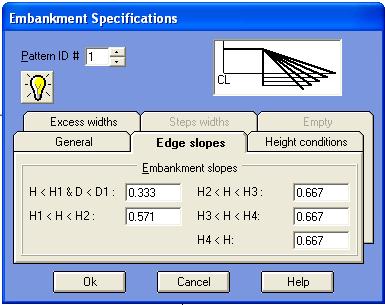

  • امکان تعيين ٥ شيب خاکريزي و ٤ شرط ارتفاعي و ٤ اضافه عرض بطور جداگانه در حالات خاکريزي منطبق با آيين نامه جديد (١٠٦)

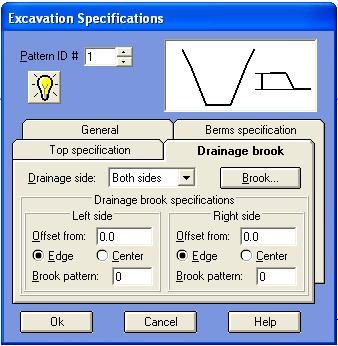

  • امکان تعيين جوي بالادست ترانشه در مقاطع خاکبرداري در هر يک از طرفين مسير از طريق فاصله از لبه ترانشه و يا فاصله ثابت از محور
  • امکان Zoom و Pan در محيط پلان همانند نرم افزار CSDPMAP
  • امکان انتخاب اجزاء متن در مد پلان برمبناي اندازه متن اجزاء
  • امکان تعيين اندازه واقعي براي هر يک از اندازه هاي ثابت اجزاء متن در مد پلان Small ؛ Normal ؛ Large ؛ Very large ؛ و Extra large
  • ارائه امکانات جديد در آناليز منحني بروکنر در رابطه با خطوط توزيع و نيز در چاپ منحني بروکنر
  • امکان انترپولاسيون و بدست آوردن نقاط جديد در بين نقاط خطوط توپوگرافي که از فايلهاي DXF در مد پلان خوانده ميشود
  • امکان تعيين دو رويه مربوطه به سطح زمين در مد پلان بنامهاي Grid1 و Grid2 و محاسبه حجم خاکريزي و خاکبرداري در هر محدوده مشخص با مقايسه اين دو رويه
  • ارائه امکانات جديد در کارهاي مربوطه به تسطيح و پروژه هاي مربوط به راههاي درون شهري و شهرکها

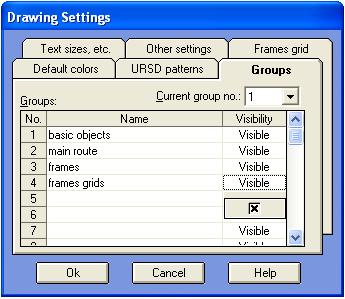

  • امکان نامگذاري گروهها در مد پلان و انطباق اين نام با نام لايه ها در نرم افزار AutoCAD در حين انتقال نتايج به و يا ارسال نتايج از نرم افزار فوق

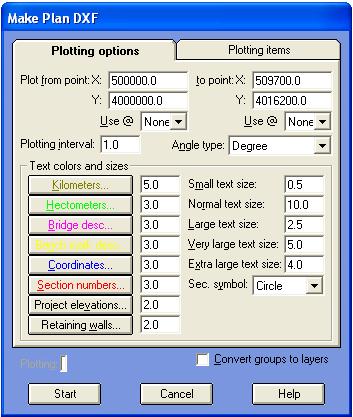

  • امکان تعيين اندازه و رنگ اجزاء پلان مسير در حين ساختن فايل چاپ از پلان مسير همانند نام مقاطع، مختصات نقاط، کيلومتر و هکتومتر و غيره
  • ارائه ابزار جديدي بنام Annotate در مد پلان براي نوشتن مشخصات اجزاء مسير در پلان
  • ارانه ابزار جديدي در مد پلان براي محاسبه طول مسيرهاي مختلف در مد پلان

ويژگي های خاص:

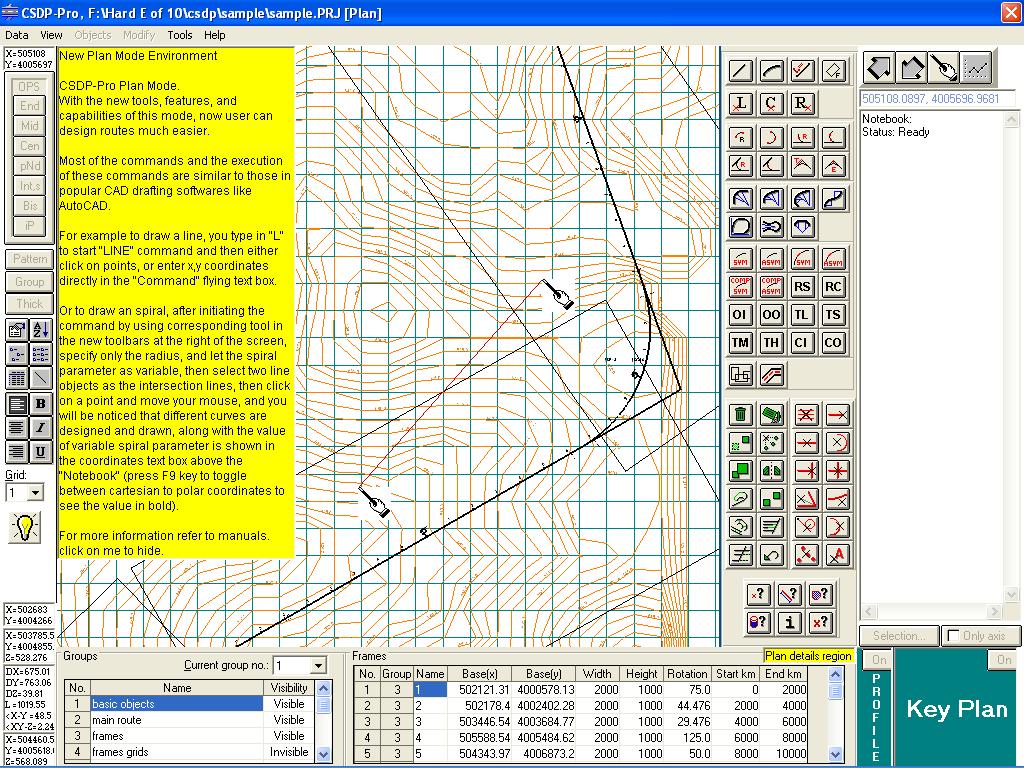

  • ارائه ويژگي جديدي با نام Frames در مد پلان براي ترسيم نقشه هاي پلان - پروفيل
  • امکان تعيين فريم توسط خود کاربر با تعيين نقطه پايه، پهنا و ارتفاع، زاويه چرخش، کيلومتر ابتدا و انتهاي مسير در هر فريم
  • امکان تبديل اجزاء خط در مد پلان به فريم
  • امکان ترسيم پلان - پروفيل به دو صورت ترسيم منطبق با پلان و ترسيم منطبق با پروفيل
  • امكان فريم گذاري توسط خود نرم افزار با دستور AutoFrame با توجه به پلان مسير، ابعاد فريم و مقياس چاپ نقشه

ابتداي صفحه

موارد جديد ويرايش 8.80

  • امکان محاسبه حجم صفر براي مقاطعي که بعنوان پل و يا تونل معرفي گشته اند فقط با تعريف مقاطع ابتدا و انتها و در طول پل يا تونل
  • امکان مشاهده و ترسيم خطوط پروفيل طولي مربوط به حداقل و حداکثر ارتفاعات زمين طبيعي در مقاطع مختلف
  • امكان شيفت دادن پروژه در هر طول مورد نظر، و نيز معكوس كردن پروژه

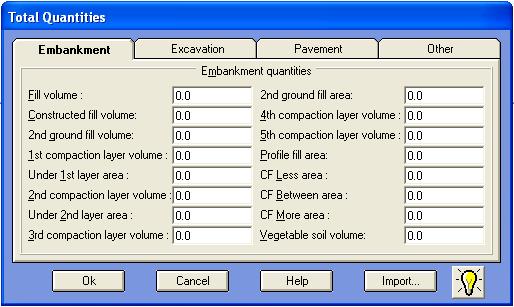

  • محاسبه سطوح و احجام خاكريزي و خاكبرداري مربوط به دو شكل زمين طبيعي در هر مقطع
  • امكان خواندن اطلاعات ورودي مربوط به نقاط زمين از فايلهاي Microsoft Excel
  • اضافه شدن ملزومات جديدي در رابطه با آناليز خط پروژه در تيپ خط لوله؛ شامل كنترل حداكثر شيب مجاز، حداكثر زاويه خارجي نقاط شكستگي پروژه راه دسترسي، حداكثر زاويه خارجي نقاط شكستگي خط لوله، حداكثر ارتفاع كانال لوله

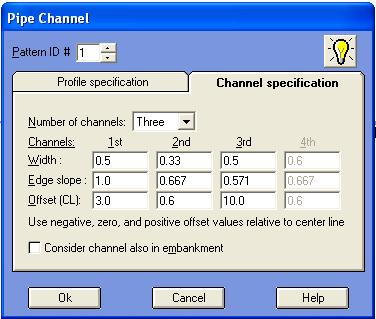

  • امكان تعيين چهار كانال لوله در هر مقطع عرضي براي تيپ خط لوله و محاسبه سطح و حجم خاكبرداري مربوط به كانال لوله بطور مجزا
  • اضافه شدن يك تيپ جديد در راهسازي با نام X-Highway
  • افزايش تعداد قوسهاي افقي در يك فايل پروژه از ١٠٠ عدد به ٢٠٠ عدد

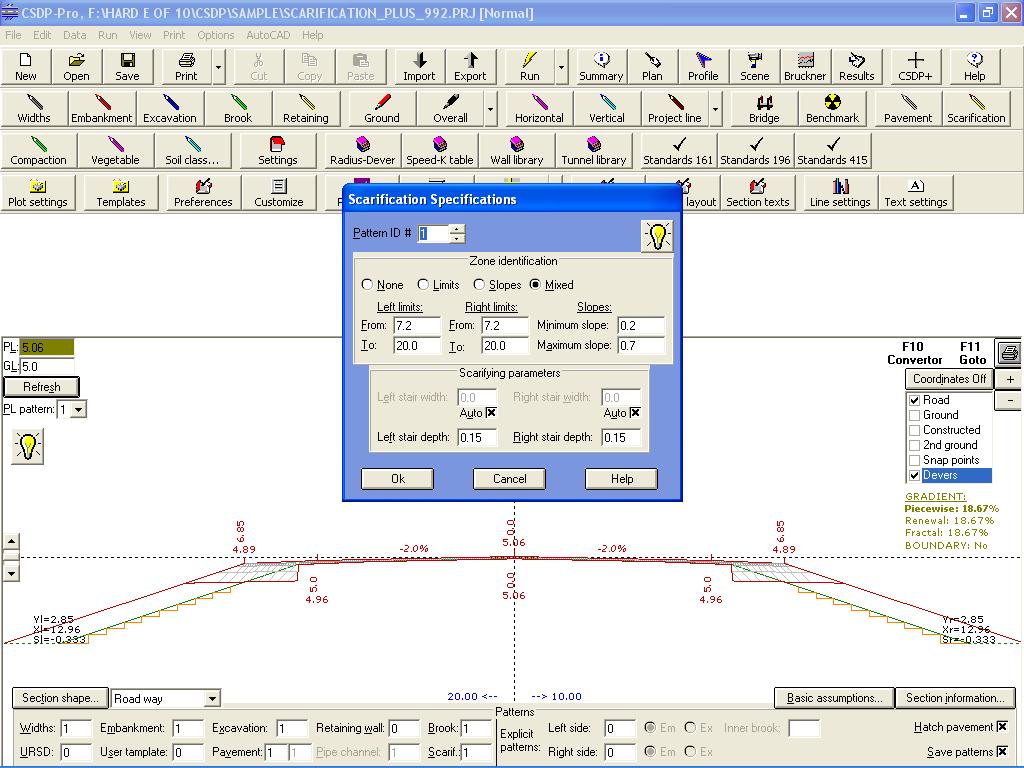

  • امكانات جديدي براي محاسبه اقلام طول و سطح و حجم مربوط به پلكاني كردن لبه خاكريزهاي موجود كه در پروژه هاي بهسازي كاربرد بسياري دارد با نام Scarification

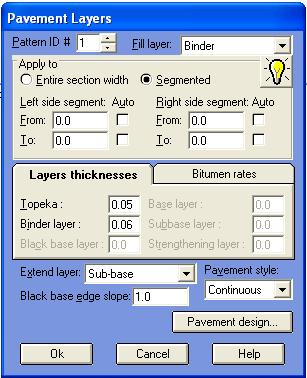

  • امكان تعيين لايه هاي روسازي بصورت قطعات با ضخامت متغير در هر مقطع عرضي با نام Composite pavement كه در پروژه هاي بهسازي كاربرد بسيار دارد


  • ارائه ابزار جديدي براي ترسيم قوسهاي كلوتوئيدي كه طول دايره آنها صفر ميباشد
  • افزايش تعداد پلها در يك فايل پروژه
