- ترسيم پلان توپوگرافي زمين

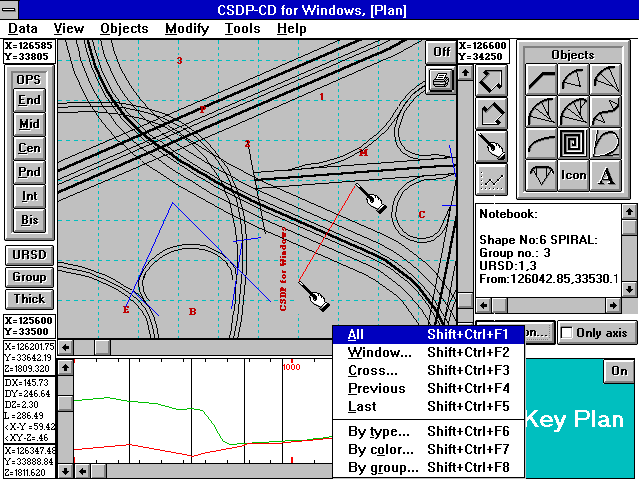

- امکان طرح و ترسيم پلان مسير در محيط گرافيکي نرم افزار بطور اتوماتيک با استفاده از هر يک از چهار
جزء اصلي هندسي مسير (خط، قوس دايره، قوس سهمي، و منحني کلوتوئيد)
- طرح، محاسبه و ترسيم قوس دايره، قوسهاي دو، سه و چهار مرکزي، قوسهاي معکوس (موازي و
غير موازي بطور اتوماتيک)
- طرح، محاسبه و ترسيم قوسهاي شبدري و قوسهاي منتجه بطور اتوماتيک
- طرح، محاسبه و ترسيم قوس سهمي افقي بطور اتوماتيک
- طرح، محاسبه و ترسيم انواع منحني هاي کلوتوئيد (متقارن، نامتقارن، مرکب) بطور اتوماتيک
- امکان استخراج ارتفاعات پروفيل طولي و مقاطع عرضي زمين با استفاده از روش مثلث بندي تين
(Triangulated Irregular Network) و نيز روش خاصي از مثلث بندي
(CSDP Contour Approach)
- امکان برنامه نويسي بصورت ماکرو با استفاده از زبان برنامه نويسي "CSDPMPL" براي کار با ويژگيهاي
مد پلان درترسيم مسير، در تبديل مختصات مختلف بيکديگر و غيره
- ارائه ابزار کنترل ارتفاعات خط پروژه طولي مسير در حين حرکت برروي مسير
- امکان برداشت و استخراج نقاط طولي و عرضي از منحني هاي ميزان ترسيم شده در محيط نرم افزارهايي
همچون AutoCAD و MicroStation در طول مسير دلخواه
- امکان تعيين تا ٢٣ باند براي هر يک از اجزاء ترسيم شده با پهنا و شيب عرضي مختلف و نيز امکان تعريض
در هر يک از باندها
- امکان مشاهده پروفيل طولي (زمين و پروژه) هر قطعه از مسير در مد پلان
- امکان برداشت پروفيل طولي و مقاطع عرضي زمين بطور اتوماتيک براي آناليز پروفيل طولي و مقاطع
عرضي و منحني بروکنر
- امکانات و تسهيلات بيشماري براي تصحيحات گرافيکي نظير Osnap modes, Selection methods
Erase, Undo, Move, Copy, Rotate, Mirror, Extend, Trim, Scale, Offset و ابزار منحصربفرد
Pivot
- امکان محاسبه پلان مختصاتي نقاط برداشتي از مسير واقعي برمبناي کيلومتر مسير ترسيم شده در پلان
- امکان محاسبه نقاط ميخکوبي مسير در فواصل دلخواه براي اجراي مسير بطور واقعي در محل
- امکان محاسبات احجام خاکريزي و خاکبرداري در هر منطقه از پلان و امکان محاسبه حجم مخازن طبيعي
با استفاده از قابليت برآورد عمليات محوطه سازي
|
| ابتداي صفحه
|

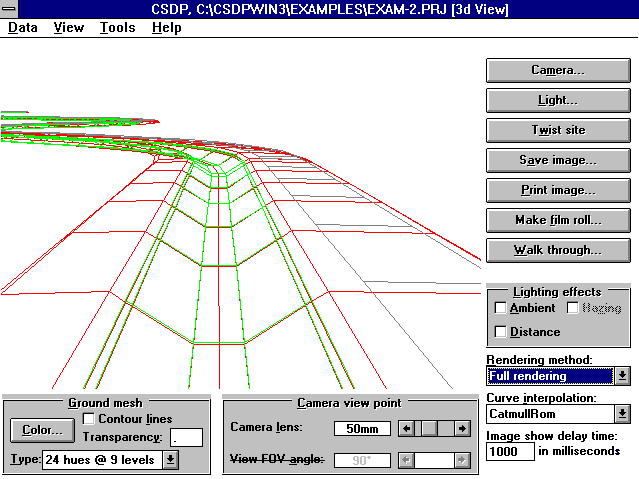

- ارائه محيط سه بعدي براي طراحي مسير (راه، کانال، زهکش، خط لوله) و سايت
- امکان تعيين اجزاء مختلف بصورت سه بعدي شامل مسير کانال، زهکش (لوله)، پل، تونل،
ساختمانها، مخازن...
- امکان تعيين موقعيت دوربين و استفاده از لنزهاي مختلف
- امکان مشاهده سه بعدي زمين و عوارض آن، و تعيين مدلهاي مختلف رياضي براي شبکه بندي
زمين (Bezier, BSpline, Beta...) ، و ترسيم خطوط توپوگرافي بصورت سه بعدي
- امکان تعيين محل و موقعيت منبع نور، رنگ و شدت نور براي صحنه آرايي
- امکان مشاهده اجزاء سه بعدي به سه حالت شبکه (Wireframed) ، نيمه رنگ آميزي شده (Painted)
و رنگ آميزي با سايه روشن (Full Rendering) براي تهيه فيلم از تصاوير صحنه
- امکان تهيه فايلهاي Bitmap و Windows Metafile از تصاوير ساخته شده و چاپ آنها
- امکان مشاهده شکل سه بعدي مسير بصورت کاملا دقيق و واقعي (در اين رابطه سيستم برمبناي مسير
ترسيم شده در پلان و همچنين مشخصات پروفيل طولي مسير و هر يک از مقاطع عرضي، شکل سه بعدي
مسير را بدست مي آورد).
- امکان تعيين مسير حرکت دوربين همراه با تعيين لنز و زاويه چرخش (Bank) براي تهيه اسلايد و نمايش
اسلايدها بصورت فيلم (Walk through)
|
| ابتداي صفحه
|
- قرار دادن تا سه خط پروژه بر روي مسير و آناليز و مقايسه هر الگو
- قرار دادن خط پروژه و تصحيح آن بصورت گرافيکي در مد "Profile and Sections"

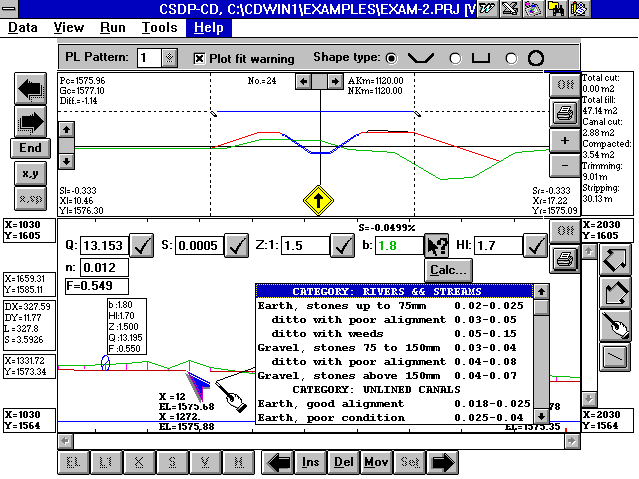

- امکان کنترل محاسبات هيدروليک مسير برمبنا ي فرمول مانينگ و اشکال مختلف مقطع بصورت
ذوزنقه، مستطيل و دايره
- امکان محاسبه هر يک از پارامترهاي مختلف در فرمول مانينگ برمبناي پارامترهاي ديگر و نيز تعيين
مقدار n (ضريب مانينگ) از جدول
- امکان کنترل عدد فرود و سرعت در هر يک از مقاطع عرضي با توجه به شيب مسير و نيز تيپ مقطع عرضي
- امکان بزرگنمايي و کوچکنمايي شکل پروفيل طولي و مقاطع عرضي همراه با بکارگيري ابزارهاي
خط کش و دست
- امکان تعيين الگوهاي مختلف تيپ مقاطع عرضي کانال، زهکش و Box هاي باز و بسته
- امکان تعيين مشخصات جاده سرويس در هر يک از طرفين مسير بصورت همسطح، پايين تر و بالاتر از
ارتفاع آزاد خاکي fbe
- امکان تعيين جوي Ditch در حالات خاکبرداري و خاکريزي
- امکان تعيين مشخصات خاکريزي شامل شيبهاي طرفين و نيز وجود تا ٥ پله Steps در هر طرف از محور مسير
- امکان تعيين مشخصات خاکبرداري شامل شيبهاي طرفين و نيز وجود تا ٥ برم Berm در هر طرف از محور
مسير و نيز امکان تعيين جوي Ditch بطور جداگانه براي هر يک از برمها
- امکان تعيين کيلومتر خاص بصورت Gap و Overlap "Closing Error"
- قابليت انترپولاسيون شکل مقطع عرضي زمين براي آندسته از نقاط پروفيل طولي که فاقد نقاط عرضي
هستند، از روي نقاط مقاطع عرضي موجود "Ground Section Generation"
- امکان تعيين مشخصات نقاط شاخص از پروفيل طولي مانند؛ "Siphons under canal" ،
"Vertical drops", "Inclined drops", "Drain to drain junctions", "Bridges", "Siphons"
"Pipe culverts", "Box culverts", "Side spillways", "Discharge limiting devices"
"Walkways", "Direct outlets", "Outlets for canal", "Regulating weirs"
- امکان تعيين ديوار حائل در خاکريزيها و نيز امکان تعيين تيپهاي مختلف از ديوار حائل
|
|
